報告簡介

新能源（燃料電池）産業專利導航系列研究報告是基于深圳市标準技術研究院、廣州恒咨信息科技有限公司共同開展的新能源（燃料電池）産業專利導航項目研究成果，圍繞新能源燃料電池産業發展概況、深圳市區域特色開展專利導航研究等主題內容，系統梳理了制約深圳市新能源燃料電池産業發展的瓶頸問題和關鍵技術，為深圳市新能源燃料電池産業發展路徑提供導航建議。深圳市氫能與燃料電池協會作為新能源（燃料電池）産業專利導航項目成果信息的重點應用實施單位，将在本平台進行該專題的系列推送，歡迎關注。

第17期 加氫技術篇

PART01 摘要

加氫站作為上遊制氫運氫與下遊燃料電池應用的“鏈接”樞紐，對新能源（燃料電池）産業的發展起到關鍵作用。本文針對加氫站關鍵技術與國外仍存在較大差距的問題，從專利申請趨勢、專利區域分布、重點創新主體、主要技術構成、協同合作創新等角度對加氫技術專利進行分析，明晰加氫技術專利布局态勢、競争格局。在氫能尤其是加氫站行業起到推動加快國産化加氫設備高價值專利布局作用。

PART02 背景

氫能是戰略性新興産業的重點方向，是構建綠色低碳産業體系、打造産業轉型升級的新增長點。作為氫能應用的先導領域，氫燃料電池汽車的運營離不開加氫站，同燃油車與加油站的關系一樣，加氫站是氫能源産業上遊制氫運氫和燃料電池應用的關鍵樞紐。加氫站的布局和建設是氫燃料電池汽車商業化發展的突破口，在很大程度上決定了氫燃料電池汽車的産業化進程。

當前，我國加氫站數量居世界前列，并且已經具備35MPa和70MPa等級氣态加氫站的集成設計能力，但是在關鍵裝備和核心技術上仍然面臨受制于人的局面。因此，本期将以加氫技術專利數據作為分析對象，從專利申請趨勢、專利區域分布、重點創新主體等多個方向了解加氫技術專利動向，旨在助力氫能産業鏈企業加緊補鏈強鏈，推動氫能技術與産業發展。

PART03 加氫技術專利分析

（一）專利申請趨勢

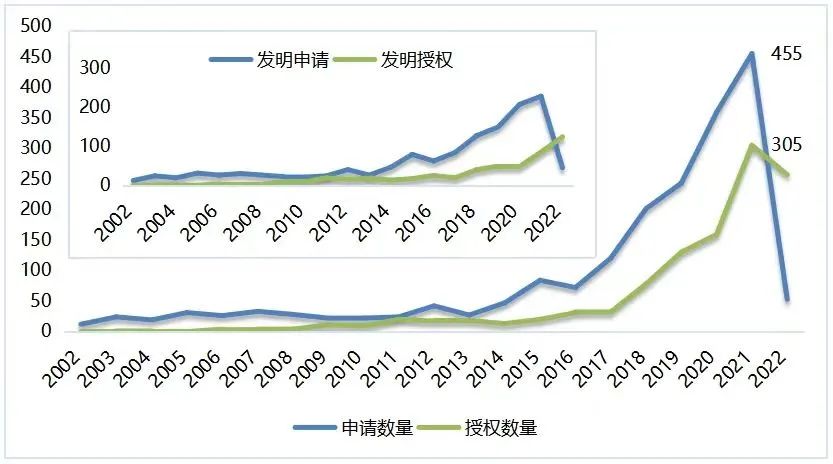

近年全球加氫技術進入發展加速期，專利申請量和授權量保持快速增長。如圖1所示，全球加氫技術近20年的專利及發明專利的申請/授權均呈上升趨勢，總體可分為兩個階段，第一階段是2002-2016年，專利申請量總體趨勢平穩向上；第二階段在2017年後，專利申請量快速增長，2021年達到最高的455件，同年發明專利申請達到峰值。加氫作為燃料電池産業鏈的關鍵環節，受到各國及國內省市的關注，截至2021年12月，全球已建成687座加氫站1，其中我國加氫站保有量最高，共建成234座加氫站，2021年新建成加氫站106座。日本、德國、韓國和美國緊随其後，分别為155座、92座、70座和47座。我國加氫站建設進入快速發展階段，但是加氫基礎設施依然面臨建設成本、運營成本雙高問題，因此加氫技術仍存在産業化發展瓶頸，相關研究熱度較高，預計加氫技術專利申請仍将保持高速增長。

1儲能科學與技術.我國加氫基礎設施關鍵技術及發展趨勢分析[EB/OL].(2022-10-24)/[2022-11-29].

https://news.bjx.com.cn/html/20221024/1263057.shtml.

圖 1 全球加氫技術專利申請/授權及發明專利申請/授權趨勢（單位：件）

（二）專利區域分布

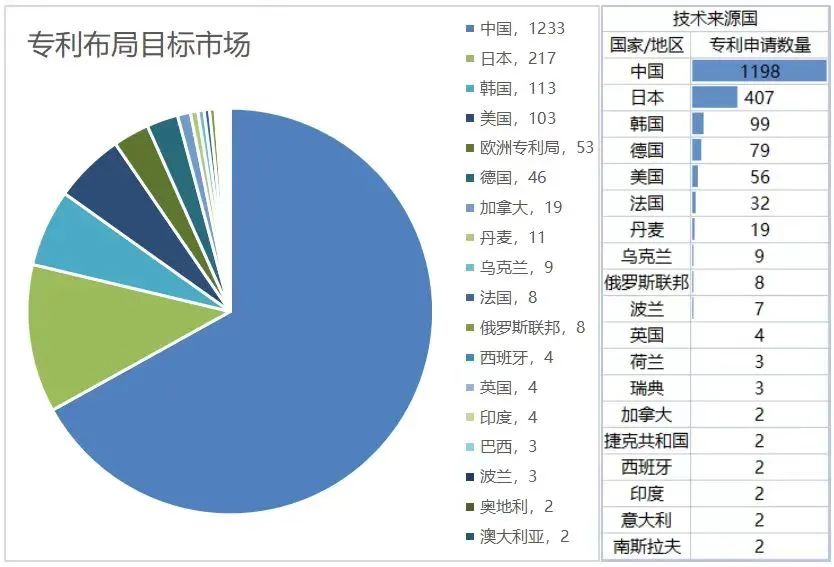

1.中日韓美是加氫技術主要專利布局目标國，日本更重視海外專利布局。如圖2可知，近20年加氫技術領域專利主要布局在中國、日本、韓國、美國等國家，該四國的專利總量占全球的85.70%，其中中國的專利申請量最大，占全球比重最高，達到了63.43%。該反映了中國、日本、韓國、美國等四國已成為全球加氫領域創新主體最關注的目标市場。

從技術來源國來看，前三名依然是中國、日本、韓國。中國位居第一，專利申請占比高達61.63%。值得關注的是，日本向國外申請專利規模較大，達到了日本創新主體布局總量的約50%。這表明，日本創新主體在加氫技術領域的海外專利布局意識非常強。

圖 2 全球加氫技術專利布局分析（單位：件）

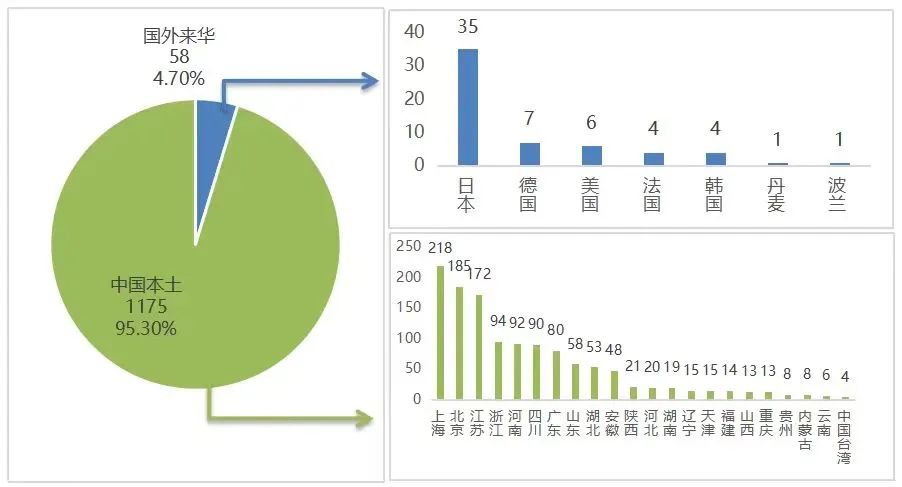

2.國內創新主體已形成專利規模優勢，北京、上海、江蘇是我國主要的加氫技術創新集中地。如圖3所示，中國本土的加氫技術專利比重達到了95.30%，國外來華專利比重僅為4.70%，說明國內本領域創新主體在專利規模上占據優勢。其中，上海、北京、江蘇的專利申請量最高，大幅領先于其他省市。來華專利中以日本來華專利為主，日本來華申請人數量超過10位，其中在華申請數量最多的是日本神戶制鋼與日本多甯股份有限公司。

圖 3 中國加氫技術專利布局情況（單位：件）

（三）重點創新主體

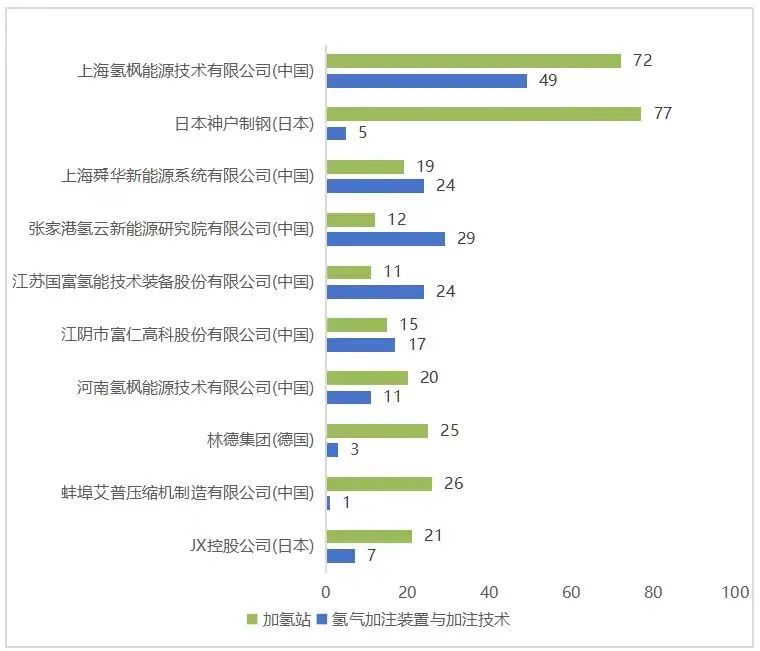

全球加氫技術領域排名前十的創新主體集中于中國。如圖4可知，全球加氫技術領域優勢專利創新主體集中于中國，top10中有7位是中國創新主體，外國企業中僅有日本第三大鋼鐵聯合企業神戶制鋼、日本煉油和能源巨頭JX控股公司以及全球最大工業氣體制造商德國林德集團上榜。我們進一步分析看，各創新主體均有研發側重點或優勢技術方向。例如上海氫楓能源技術有限公司、日本神戶制鋼、德國林德集團、蚌埠艾普壓縮機制造有限公司、日本JX控股公司均将主要專利資源均投入了加氫站領域；江蘇國富氫能技術裝備股份有限公司、張家港氫雲新能源研究院有限公司等以氫氣加注裝置與加注技術作為技術研發創新重點方向；上海舜華新能源系統有限公司、江陰市富仁高科股份有限公司相對于其他上榜主體在兩個技術分支的專利布局較為均衡。

圖 4 全球加氫技術top10專利權人專利技術構成（單位：件）

（四）主要技術構成

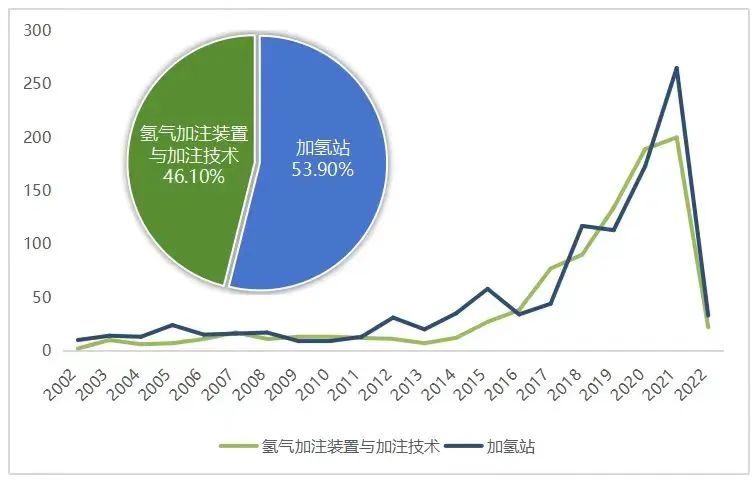

加氫站、氫氣加注裝置與加注技術創新及專利産出齊頭并進。如圖5所示，加氫站、氫氣加注裝置與加注技術是加氫領域的重點技術分支，其專利規模相當，專利申請趨勢也基本一緻，均以2016年為分界點從平穩發展期過渡到高速增長期；加氫站、氫氣加注裝置與加注技術于2021年達到了峰值，預計仍在一定時期內保持較高的研究熱度。

圖 5 全球加氫技術領域技術研發趨勢

（五）協同合作創新

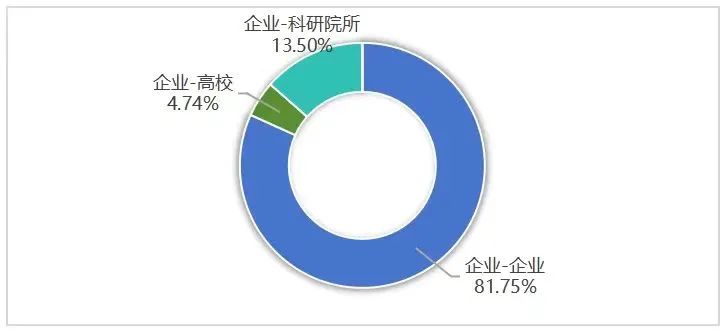

1.加氫技術領域協同創新模式以企業間合作為主，“産學研合作”的專利比重仍有較大上升空間。在加氫技術領域，通過不同類型創新主體之間合作産生的專利數量占專利總量的18.26%。從圖6的創新合作類型分布來看，本領域專利合作創新以企業與企業的合作為主；企業與高校、企業與科研院所等合作的專利成果産出，二者比重合計不足20%；企業與科研院所協同創新産出的專利規模相對較大，占到了13.5%；而高校與科研院所之間，暫無聯合申請本領域的專利。當前，有專利聯合申請的高校共有9家，其中華中科技大學的專利合作數量最多，達到了4件，其合作企業均為中國長江三峽集團有限公司。

圖 6 加氫技術領域創新合作類型

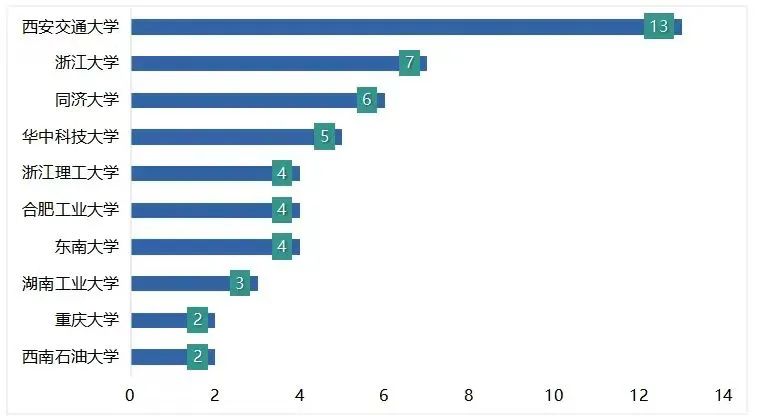

目前加氫技術領域高校與企業之間合作相對較少，如圖7所示的西安交通大學、浙江大學、同濟大學等是加氫技術領域的專利申請優勢高校，這些大學的研究團隊可作為潛在的研發合作對象。

圖 7 加氫技術領域專利申請優勢高校（單位：件）

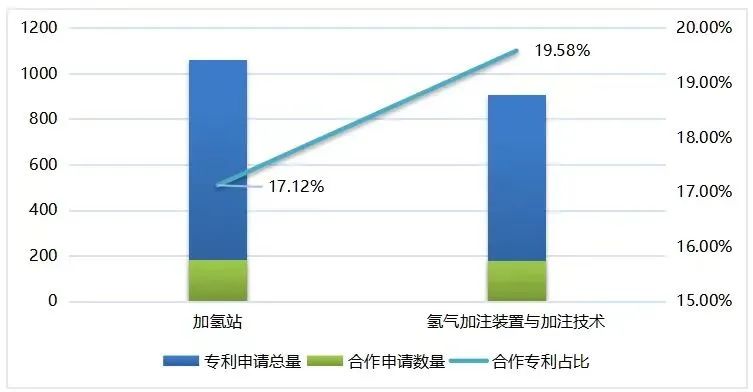

2.加氫站、氫氣加注裝置與加注技術也是加氫技術領域協同創新的熱點。如圖8所示，加氫站、氫氣加注裝置與加注技術的專利合作申請數量規模基本相當，但由于加氫站的專利申請總量略高于氫氣加注裝置與加注技術，因此加氫站的合作專利占比略低于氫氣加注裝置與加注技術，分别為17.12%和19.58%。

圖 8 加氫技術領域協同創新熱點方向（單位：件）

（六）高價值發明專利

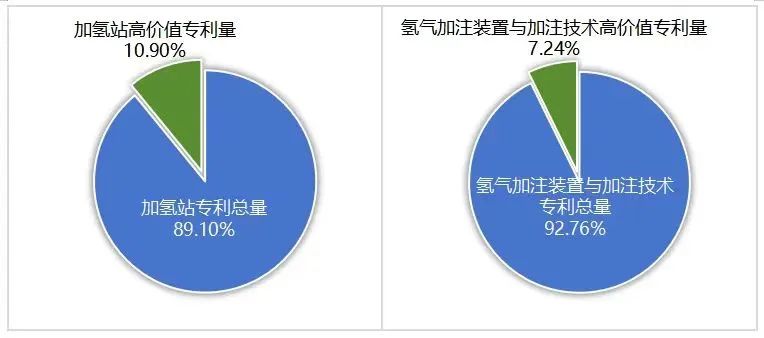

加氫站的高價值專利具有數量規模優勢，氫氣加注裝置與加注技術高價值專利近五年增速較快。如圖9所示，加氫站的高價值發明專利數量大幅高于氫氣加注裝置與加注技術，因此加氫站的高價值發明專利比重（10.90%）高于氫氣加注裝置與加注技術（7.24%）。從時間軸來看，氫氣加注裝置與加注技術在近五年的高價值發明專利申請量超過加氫站，反映了近年氫氣加注裝置與加注技術取得了一定的突破。在擁有高價值發明專利的創新主體方面，排名領先的創新主體多數來自日本，包括日本神戶制鋼、日本開滋株式會社、SHINWA CONTROLS、日本本田等，其中日本神戶制鋼以45件高價值專利的數量優勢遙遙領先于其他創新主體。

圖 9 加氫技術領域高價值發明專利申請情況

（七）專利法律狀态

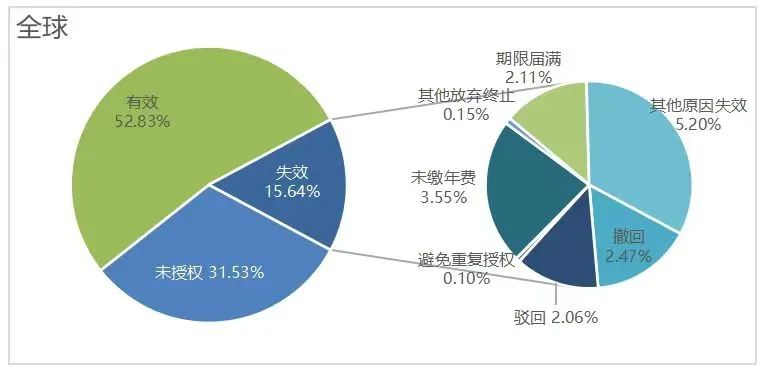

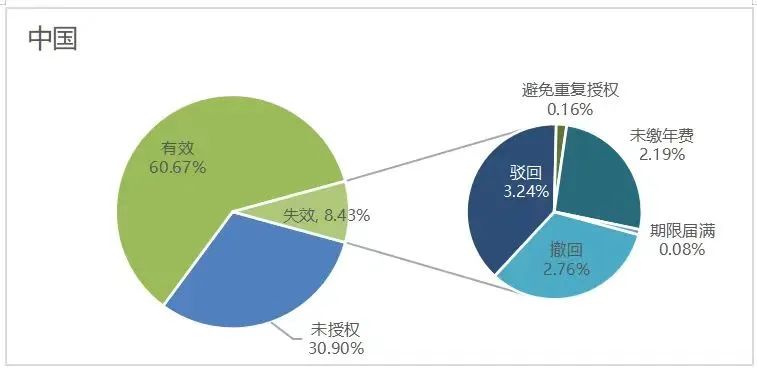

1.全球有效專利比重高，中國專利的失效原因主要為駁回、撤回和未繳年費。如圖10所示，全球加氫技術處于有效的專利數量最多，占比52.83%，未授權和失效狀态的專利占比分别為31.53%、15.64%。中國加氫技術處于有效的專利比重為60.67%，大幅超過全球加氫技術專利有效性占比，這是由于中國專利多數申請較晚，中國未授權的專利占比30.90%，失效的專利占比8.43%。本領域中國專利失效的主要原因為駁回、撤回和未繳年費，占比分别為3.24%、2.76%、2.19%，撤回、駁回均是在專利申請階段即失效，側面反映了國內專利質量不高，因此本領域創新主體應重視專利生命周期管理及申請前評估，防止專利公開又無法授權帶來的研發資源浪費及創新成果流失。

圖 10 全球/中國加氫技術專利法律效力情況（單位：件）

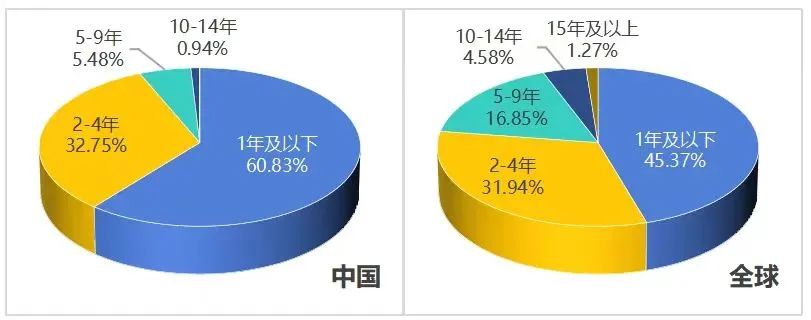

2.全球及國內加氫技術專利維持年限集中在5年內。從圖11全球/中國加氫技術有效專利維持年限分布情況來看，全球有效專利有效年限在5年以下的專利數量最多，占比77.31%；維持有效年份在10年以上的專利占比5.85%。由于，近年來中國加氫專利申請量與授權量激增，絕大部分有效發明專利的壽命（維持年限）在5年以下，占比93.58%，中國專利維持有效年份在10年以上的專利占比為0.94%。

圖 11 全球/中國加氫技術有效專利維持年限分布情況（單位：件）

PART03 總結

01 中國近五年加氫技術專利呈現激增态勢。

我國近五年在加氫技術領域的專利申請速度明顯加快，直接拉動了全球的專利申請增長率，是全球研發及創新産出最活躍的國家。同時，伴随着我國專利審查效率的提高，本領域專利授權量也呈現激增态勢，目前我國維持年限在5年以下的專利在有效專利總量的占比高達93.58%。

02 以中美日韓歐為主的競争格局基本形成。

近20年加氫技術領域專利主要布局在中國、日本、韓國、美國以及歐洲各國，比重超過90%，其中中國的專利申請量最大，占全球比重最高，達到了63.43%。美國已成為最受全球創新主體關注的加氫技術潛在市場國家，日本、韓國的創新主體也将相當的專利資源投入海外市場，其中日本是在華申請最多的國度。

03 重點關注高價值專利

從前文分析可知，加氫技術領域的高價值專利主要集中于國外申請人手中，國內創新主體的高價值專利布局仍不成熟，因此應首先關注本領域專利優勢創新主體的高價值專利，同時本領域的中國失效專利多數在未授權階段失效，說明管理及質量控制還存在問題，造成創新資源浪費，應着重高價值專利培育工作，形成專利、創新、研發、企業經營的良性循環。

新能源（燃料電池）産業專利導航項目簡介

深圳氫能産業已初步形成較為完善的産業鏈，從上遊的氫氣制備、儲運、加注、加氫站基礎設施建設和運營，到中遊燃料電池核心材料、電堆、系統及關鍵零部，以及下遊終端交通、儲能、發電、船舶、無人機等新型應用，都有全國行業領先的企業在布局開拓，并形成了以深圳為研發、技術突破高地，輻射廣東省乃至全國市場的發展格局。

在此背景下，深圳市标準技術研究院聯合廣州恒咨信息科技有限公司開展了新能源（燃料電池）産業專利導航項目，圍繞深圳市新能源燃料電池産業發展概況及區域特色開展專利導航研究，以專利信息資源利用和專利分析為基礎，從産業專利布局、産業競争格局、産業結構調整方向、技術研發重點及熱點方向等，把握産業鏈中關鍵領域的核心專利分布，以全球視野明晰産業競争格局，梳理制約深圳市新能源燃料電池産業發展的瓶頸問題和關鍵技術，進而緊扣産業創新發展需求，提出深圳市新能源燃料電池産業發展路徑導航建議，指導市場主體根據分析結果調整市場布局、産品經營策略，實現圍繞關鍵核心技術攻關的有效專利布局。

以上為新能源（燃料電池）專利導航系列第17期全部內容，此專題系列将陸續發布，歡迎關注。如對文章內容有疑問或建議，歡迎與協會秘書處聯系。

文章及數據來源：深圳市氫能與燃料電池協會
