新能源（燃料電池）産業專利導航系列研究報告是基于深圳市标準技術研究院、廣州恒咨信息科技有限公司共同開展的新能源（燃料電池）産業專利導航項目研究成果，圍繞新能源燃料電池産業發展概況、深圳市區域特色開展專利導航研究等主題內容，系統梳理了制約深圳市新能源燃料電池産業發展的瓶頸問題和關鍵技術，為深圳市新能源燃料電池産業發展路徑提供導航建議。深圳市氫能與燃料電池協會作為新能源（燃料電池）産業專利導航項目成果信息的重點應用實施單位，将在本平台進行該專題的系列推送，歡迎關注。

第3期 液氫儲運篇

PART01 技術現狀

氫氣從制氫廠到加氫站需要經曆運輸環節。氫氣的運輸方式可根據氫氣狀态不同分為氣态氫氣（GH2）輸送、液态氫氣（LH2）輸送和固态氫氣（SH2）輸送。目前，常溫高壓氣态儲氫是當前我國最成熟的儲氫技術，占絕對主導地位；低溫液态儲氫尚處起步階段，是未來大規模用氫的良好解決方案；有機液态儲氫處于技術研發階段，是未來有發展潛力的氫氣低價儲運技術之一。

液氫的儲運是液氫安全、高效、規模化和低成本運用的基礎，也是解決氫能技術路線應用環節的關鍵。液氫儲運具有運輸成本低且對距離不敏感、氫純度高、計量方便等優勢，适合遠距離、大容量輸送，其儲運成本約高壓氣氫的八分之一。目前全球液氫球罐的研發已突破3500立方米，液氫槽車達到360立方米，廣泛應用于液氫儲運。我國也已經開發出300立方米移動式和固定式液氫儲罐，且開始研制大型液氫球罐和民用液氫槽車。

PART02 專利趨勢分析

近5年全球液氫儲運技術快速發展，但總體專利規模仍然較小。

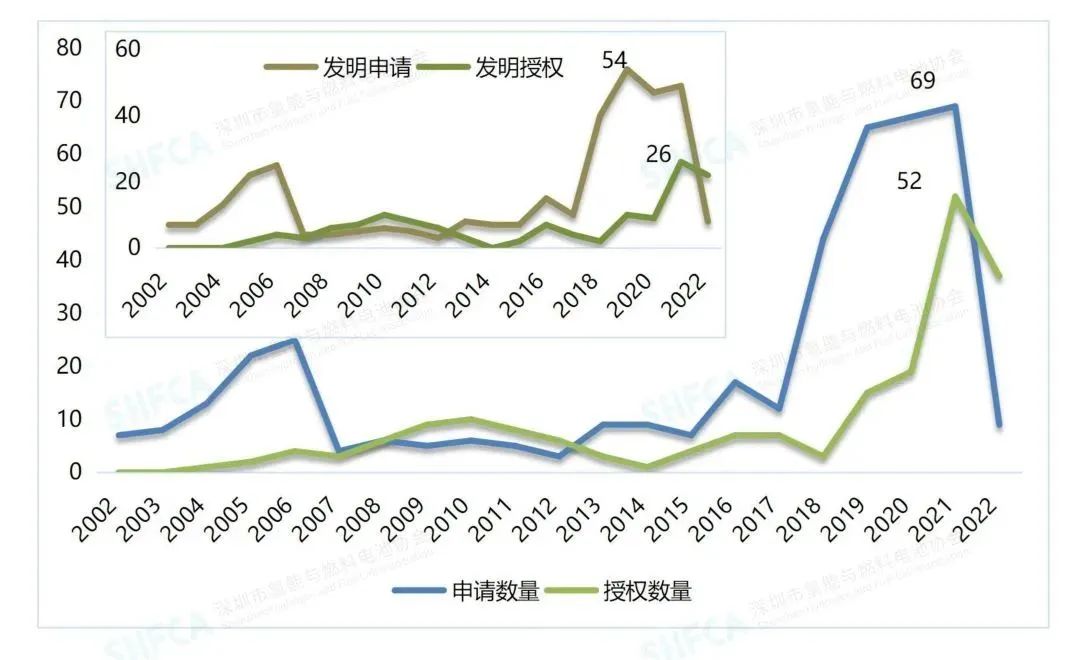

如圖2-1所示，2008-2017年全球液氫儲運技術專利申請量較少，處于緩慢增長階段，2017年至今，專利申請量呈快速增長趨勢，說明越來越多的創新主體開始關注液氫儲運技術。

圖 2-1全球液氫儲運技術專利申請/授權及發明專利申請/授權趨勢（單位：件）

PART03 專利地域分布分析

3.1 中韓美日是重點專利布局目标國，中日法韓是主要專利技術來源國

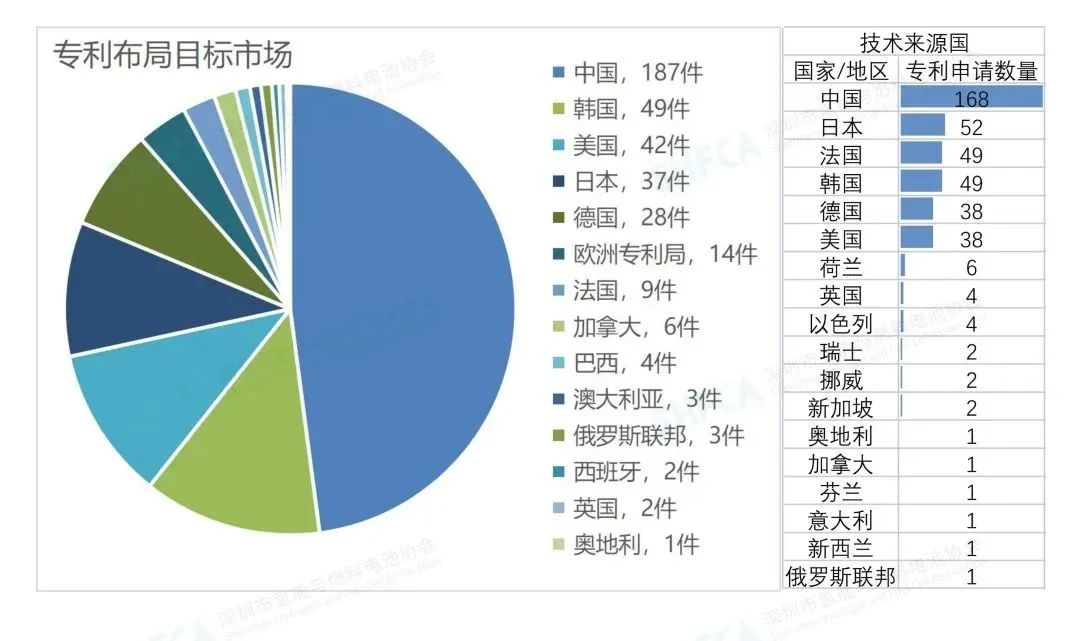

如圖3-1所示，中國、韓國、美國、日本和德國是全球液氫儲運技術專利布局的主要目标市場，5個國家的專利布局數量占專利申請總量的比重高達88.54%。其中，來源于中國申請人的專利數量最多，占全球專利申請總量的40.00%，說明中國在液氫儲運技術的研究處于全球領先地位。處于第2梯隊的有日本、法國、韓國、德國和美國，專利申請的占比均在9%-15%區間。

圖 3-1全球液氫儲運技術專利布局分析

（單位：件）

3.2 國外來華專利布局較少，主要為中國本土專利申請

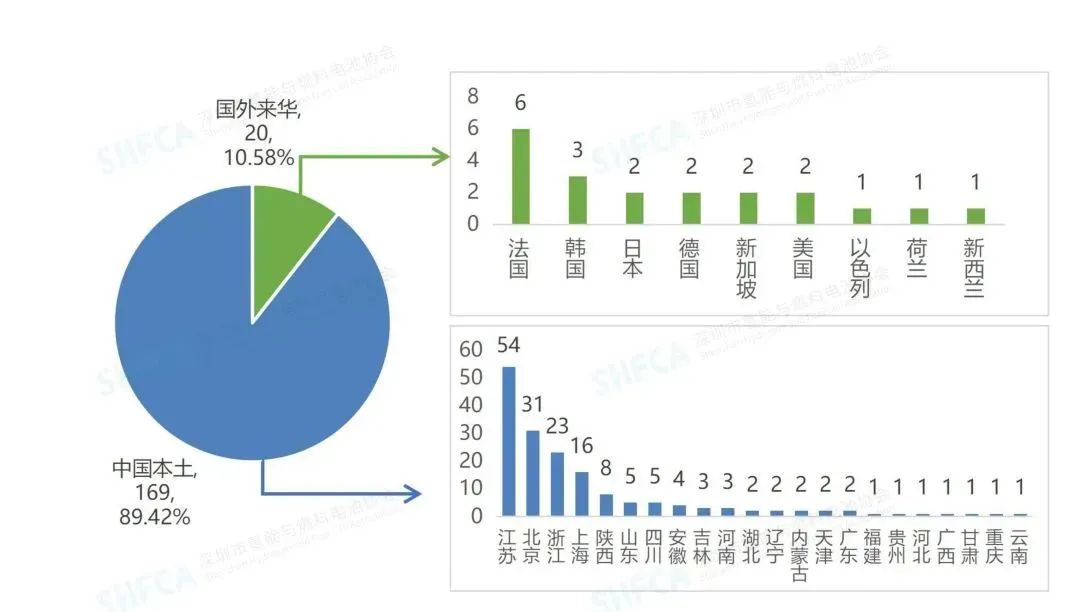

如圖3-2所示，從中國專利的來源國看，中國專利主要來源于本土創新主體，占比高達89.42%，國外來華申請的專利數量占比為10.58%，說明在我國液氫儲運技術領域，本土創新主體研發競争激烈。法國、韓國、日本、德國、新加坡和美國等是來華專利布局最主要的國家。中國本土的專利申請中，以江蘇最為突出，占比31.95%，北京、浙江和上海處于第2梯度，其他省市專利申請量不超過10件。

圖 3-2中國液氫儲運技術專利布局情況

（單位：件）

PART04 重點創新主體分析

國富氫能專利申請遠超其他創新主體，液氫儲罐是專利布局熱點。

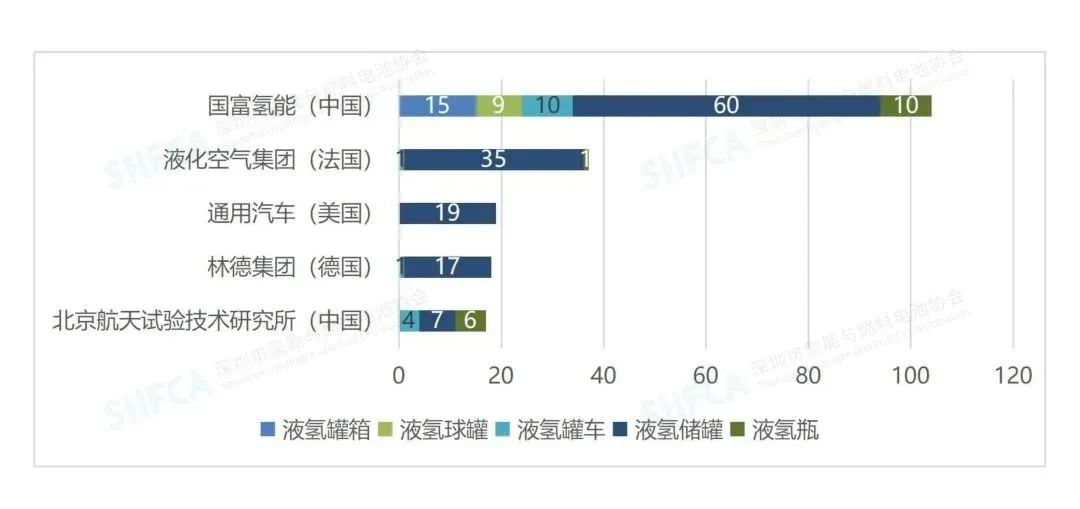

如圖4-1所示，全球液氫儲運技術專利擁有量排名前5的創新主體分别來自中國（2家）、德國（1家）、美國（1家）、法國（1家），反映出中德美法龍頭企業的創新實力強勁，在全球具有競争優勢。從專利技術構成上看，液氫罐箱和液氫球罐技術領域的專利數量最少，僅有國富氫能1個創新主體申請了專利；液氫瓶、液氫罐車和液氫儲罐技術領域多個創新主體均有布局，其中液氫儲罐是專利布局的熱點，其專利數量遠超其他技術領域。

圖 4-1全球液氫儲運技術top5專利權人專利技術構成（單位：件）

PART05 專利法律狀态分析

5.1 全球液氫儲運技術三種法律狀态專利分布較為均衡，中國有效專利占比近5成

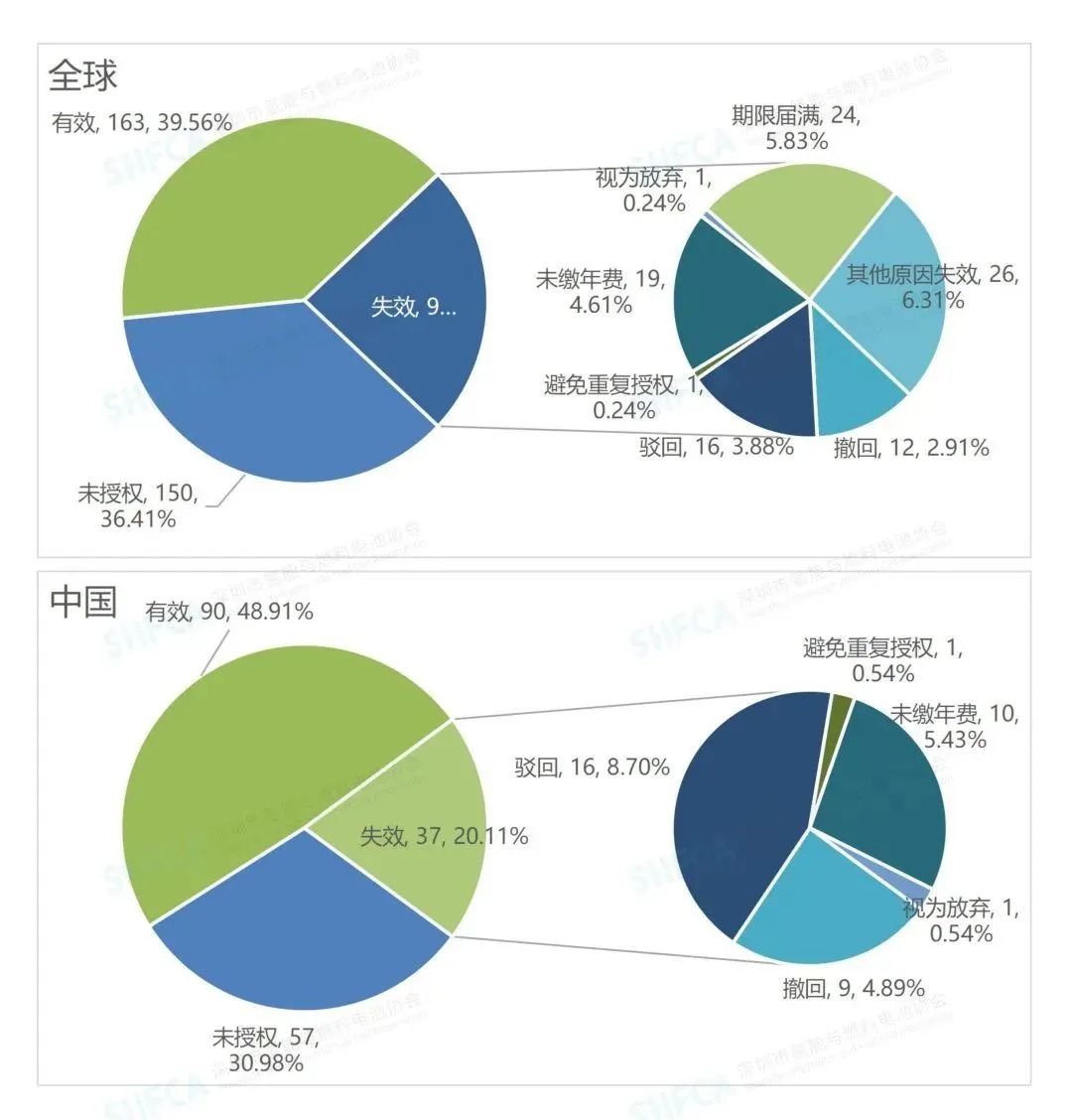

如圖5-1所示，全球液氫儲運技術處于有效、未授權和失效狀态的專利數量差異不大。中國液氫儲運技術處于有效的專利數量最多，占比将近一半。

圖 5-1全球/中國液氫儲運技術專利法律狀态情況（單位：件）

5.2 液氫儲運技術有效專利維持年限集中在5年以下

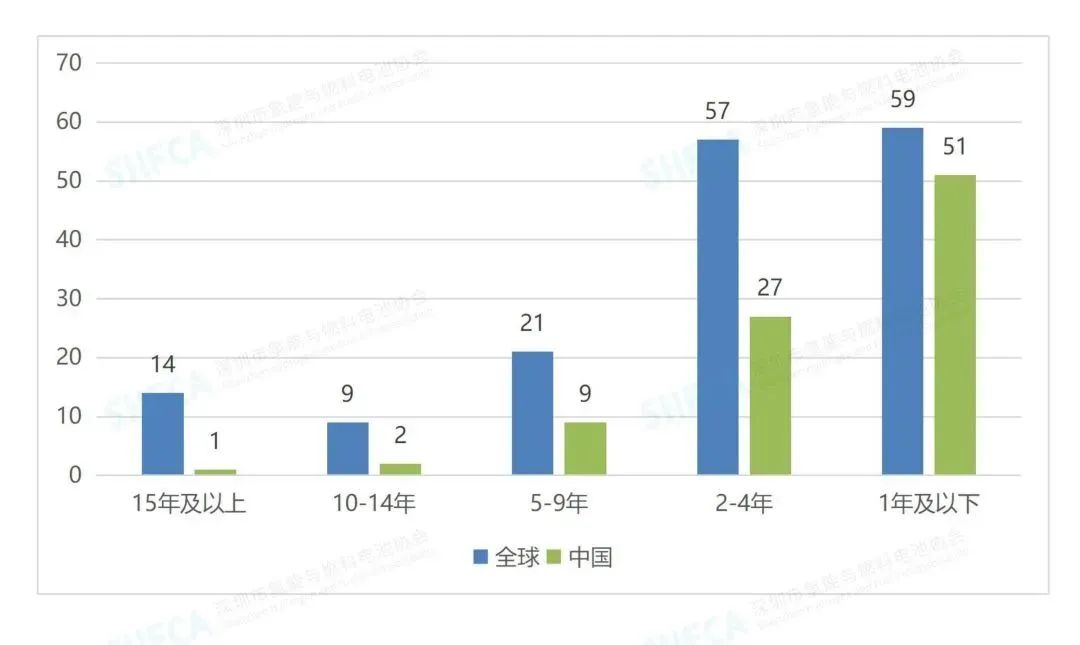

如圖5-2所示，全球有效專利有效年限在5年以下的專利數量最多，占比72.50%；維持有效年份在10年以上的專利占比14.38%。中國專利維持有效年份在10年以上的專利僅3件，絕大部分維持在5年以下，占比86.67%。反映出液氫儲運技術領域維持年限長的專利數量較少，專利布局時間相應也晚，絕大部分是近5年申請的(1年及以下占比最多)。

圖 5-2全球/中國液氫儲運技術有效專利維持年限分布情況（單位：件）

PART06 液氫儲罐技術領域專利分析

6.1 供氣系統和供氣方法以及儲罐結構是專利申請熱點，液氫儲罐材料和制造工藝、制造方法專利申請量較少

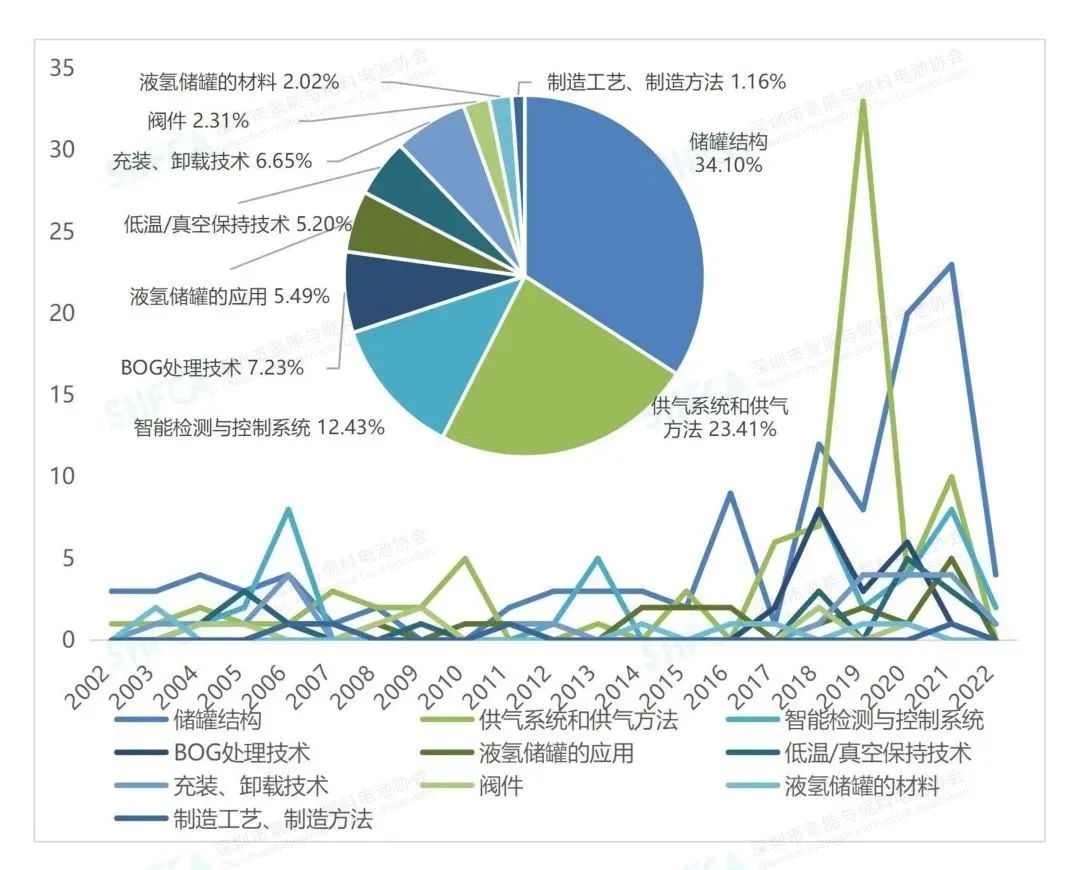

如圖6-1所示，全球液氫儲罐技術專利申請主要集中在儲罐結構、供氣系統和供氣方法、智能檢測與控制系統三大領域。近5年來，供氣系統和供氣方法專利申請量呈現快速增長趨勢，儲罐結構的專利申請量趨勢也保持着較高的增速，其他技術分支整體上維持平緩增長的态勢，專利申請量增長相對較為緩慢。說明越來越多的創新主體加入到供氣系統和供氣方法以及儲罐結構這2個技術領域的技術研發活動中。由于目前低溫液态儲氫技術尚處起步階段，液氫儲罐材料和制造工藝、制造方法等與生産和應用相關領域的專利申請量較少。

圖 6-1全球液氫儲罐技術領域技術研發趨勢

（單位：件）

6.2 重點創新主體來自中法美德日，儲罐結構是專利布局熱點

如圖6-2所示，液氫儲罐技術領域top5專利權人中，上榜企業分别來自中國（1家）、德國（2家）、美國（1家）、日本（1家）。儲罐結構是專利布局熱點，液氫儲罐的應用和液氫儲罐的材料專利布局較少。

圖 6-2液氫儲罐技術領域top5專利權人專利技術構成（單位：件）

6.3 液氫儲罐技術主要是企業與企業之間的協同創新，液氫儲罐的充裝、卸載技術是合作申請熱點技術領域

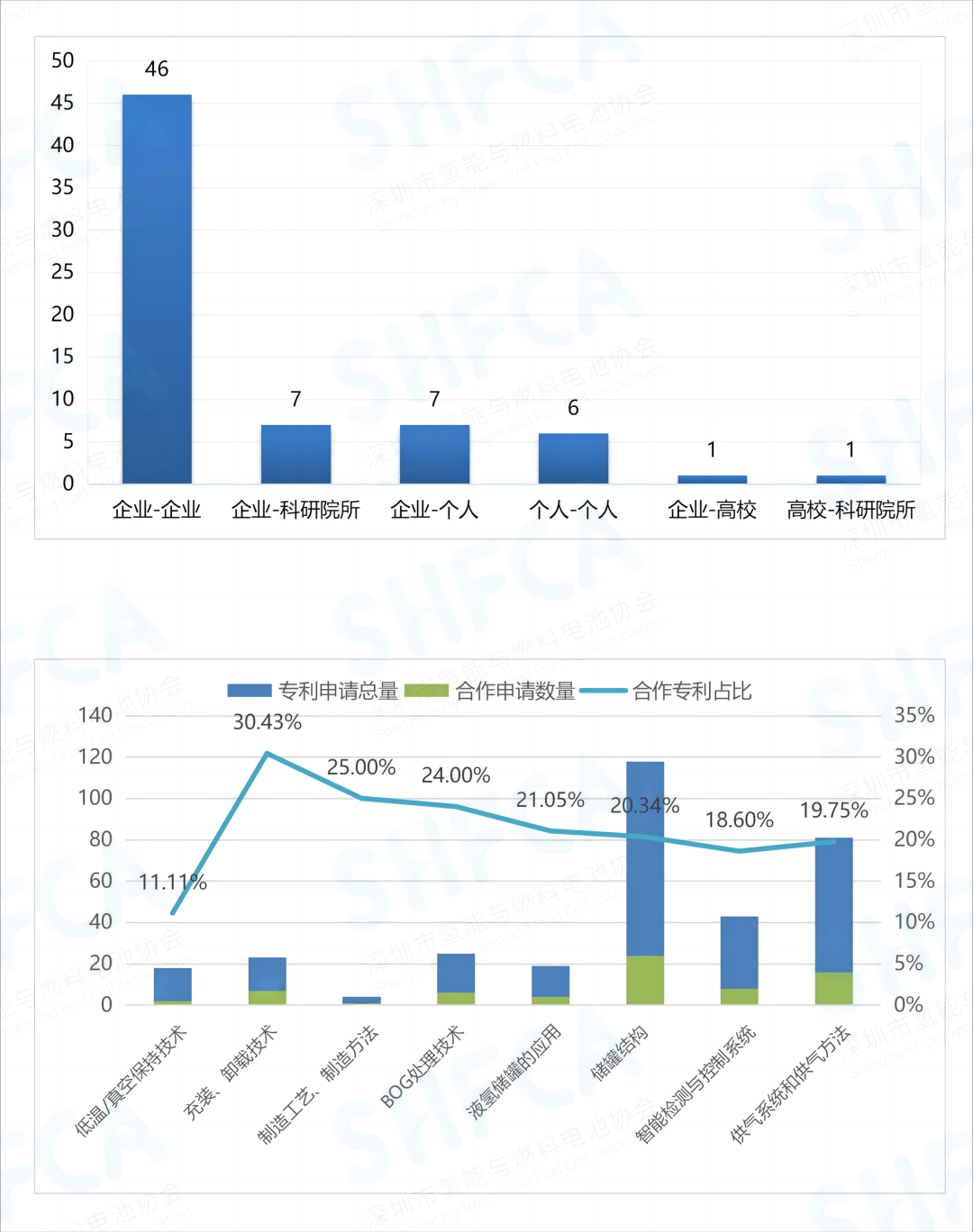

經檢索，液氫儲罐技術領域合作專利申請共69件。如圖6-3所示，液氫儲罐技術領域的協同創新主要集中在企業與企業之間，常見于集團/母子公司之間。高校作為創新的重要源頭，液氫儲罐技術領域高校與企業之間的合作較少，目前浙江大學、翰林學院等作為液氫儲罐技術領域的專利申請優勢高校，其對應的研究團隊可作為潛在的研發合作對象。從專利協同創新熱點方向來看，液氫儲罐的充裝、卸載技術合作申請專利占比最高，其次是制造工藝、制造方法，說明這2個技術領域更傾向于協同攻關技術難點。閥件和液氫儲罐的材料暫未有合作申請專利。

圖 6-3液氫儲罐技術領域創新合作類型與協同創新熱點方向（單位：件）

6.4 高價值發明專利主要集中在美日創新主體和供氣系統和供氣方法技術領域

液氫儲罐技術領域高價值發明專利共44件。如圖6-4所示，美國的通用汽車、法國的液化空氣集團和日本的三菱重工是液氫儲罐技術領域高價值發明專利主要專利權人。從高價值專利申請熱點方向來看，供氣系統和供氣方法的高價值專利數量最多，其次是儲罐結構和智能檢測與控制系統。液氫儲罐的材料和BOG處理技術暫未有高價值發明專利。由于液化儲氫的成本較高，且其安全技術非常複雜，因此液氫儲罐的材料和制造工藝、制造方法是液氫儲罐目前的市場痛點和難點。目前，美國的通用汽車公司已在制造工藝、制造方法技術領域擁有1項高價值專利，而液氫儲罐的材料領域的技術痛點仍有待解決。

圖 6-4液氫儲罐技術領域高價值專利主要專利權人與技術熱點（單位：件）

PART07 發展建議

1 加強液氫儲運技術在中韓美日德的專利布局

目前中韓美日德的市場受到各國創新主體的高度重視，紛紛将液氫儲運相關專利技術布局在這5個國家的市場，說明多數創新主體認為這5個國家液氫儲運市場潛力巨大。因此建議從事液氫儲運技術研發的相關企業（特别是涉及海外業務的企業）可根據實際業務需求，适當增加在這5個國家的海外專利布局，同時需做好相應的侵權風險規避規劃，避免相關技術在上述熱門國家産生市場收益後出現權屬糾紛。

2 在液氫儲罐領域加強液氫儲罐材料和制造工藝、制造方法的技術研發

目前液氫儲罐領域中的液氫供氣系統和供氣方法以及儲罐結構專利布局數量較多，但液氫儲罐材料和制造工藝、制造方法專利布局數量較少。液氫易揮發，不便長期保存且存在安全隐患，氫氣的液化過程能耗高，對儲氫容器材料有較為苛刻的要求，且多級壓縮冷卻能耗巨大，低溫儲氫罐的設計制造及材料一直存在成本高昂的難題。因此液氫儲罐材料和制造工藝、制造方法是目前需要繼續攻克的技術難點，建議企業加強這2個方向的技術研發。

3 參考同類産品龍頭企業的專利布局模式

液氫儲罐領域龍頭企業對其産品形成了較成熟的專利布局體系，包括核心專利面臨失效時的後續核心專利的補充、外圍專利布局形成專利壁壘和高價值專利的布局等，建議參考龍頭企業的專利布局模式，進一步優化自身的專利布局體系。

4 加強高價值專利挖掘和布局

目前液氫儲罐在供氣系統和供氣方法、儲罐結構等領域的高價值專利布局數量較多，但在其他領域的高價值專利數量較少。在專利領域，比較流行的理念是“産品未動、專利先行”，由于市場需求明确而且是持續存在的，為了不斷鞏固市場領先地位，需要持續性進行專利布局。氫能作為新能源發展的重點領域，市場潛力巨大。我國相關創新主體應積極制定針對氫能市場的高價值專利戰略規劃，除了在供氣系統和供氣方法、智能檢測與控制系統、儲罐結構等領域進行高價值專利布局外，也要抓住液氫儲罐的材料、BOG處理技術等領域的潛在市場，成為氫能行業的先行者。

新能源（燃料電池）産業專利導航項目簡介

深圳氫能産業已初步形成較為完善的産業鏈，從上遊的氫氣制備、儲運、加注、加氫站基礎設施建設和運營，到中遊燃料電池核心材料、電堆、系統及關鍵零部，以及下遊終端交通、儲能、發電、船舶、無人機等新型應用，都有全國行業領先的企業在布局開拓，并形成了以深圳為研發、技術突破高地，輻射廣東省乃至全國市場的發展格局。

在此背景下，深圳市标準技術研究院聯合廣州恒咨信息科技有限公司開展了新能源（燃料電池）産業專利導航項目，圍繞深圳市新能源燃料電池産業發展概況及區域特色開展專利導航研究，以專利信息資源利用和專利分析為基礎，從産業專利布局、産業競争格局、産業結構調整方向、技術研發重點及熱點方向等，把握産業鏈中關鍵領域的核心專利分布，以全球視野明晰産業競争格局，梳理制約深圳市新能源燃料電池産業發展的瓶頸問題和關鍵技術，進而緊扣産業創新發展需求，提出深圳市新能源燃料電池産業發展路徑導航建議，指導市場主體根據分析結果調整市場布局、産品經營策略，實現圍繞關鍵核心技術攻關的有效專利布局。

以上為新能源（燃料電池）專利導航系列第3期全部內容，此專題系列将陸續發布，歡迎關注。如對文章內容有疑問或建議，歡迎與協會秘書處聯系。

文章及數據來源：深圳市标準技術研究院
