報告簡介

新能源（燃料電池）産業專利導航系列研究報告是基于深圳市标準技術研究院、廣州恒咨信息科技有限公司共同開展的新能源（燃料電池）産業專利導航項目研究成果，圍繞新能源燃料電池産業發展概況、深圳市區域特色開展專利導航研究等主題內容，系統梳理了制約深圳市新能源燃料電池産業發展的瓶頸問題和關鍵技術，為深圳市新能源燃料電池産業發展路徑提供導航建議。深圳市氫能與燃料電池協會作為新能源（燃料電池）産業專利導航項目成果信息的重點應用實施單位，将在本平台進行該專題的系列推送，歡迎關注。

第5期 産業專利布局篇

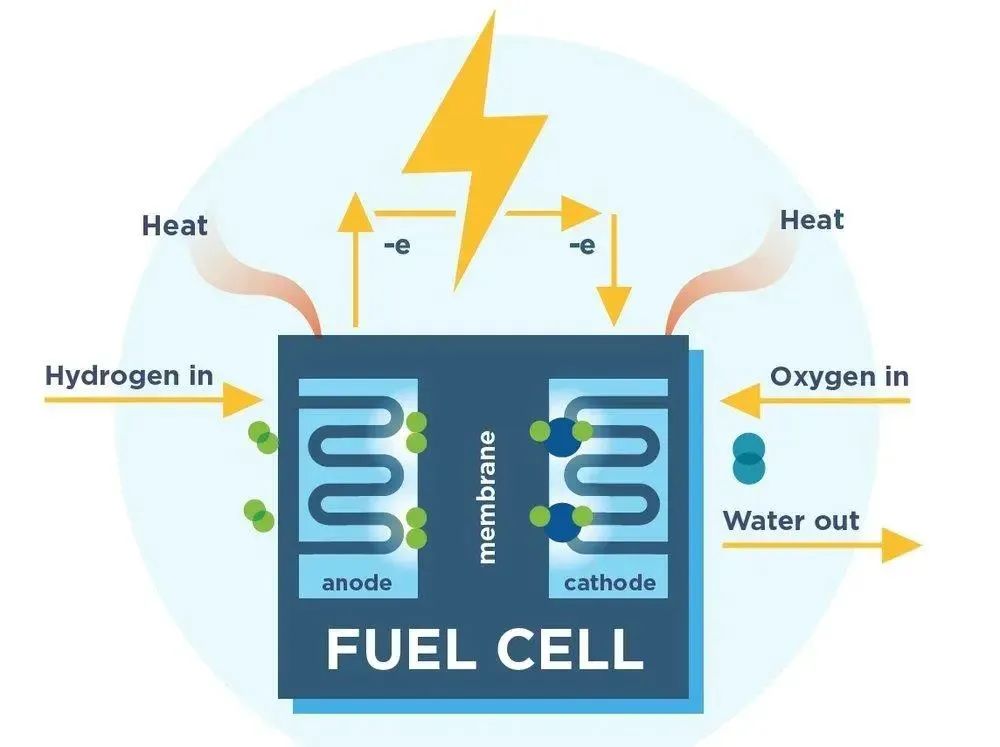

燃料電池是一種通過電化學反應将氫氣或其它種類燃料的化學能量轉化為電能的電化學電池裝置，具有能量密度高、噪音低、無污染等特點，其發展曆史悠久，應用前景廣闊。本文将從産業發展和專利發展兩個角度對新能源燃料電池相關技術的總體發展情況進行歸納，使大家對燃料電池技術的發展有一個總體的把握。

PART01 燃料電池産業發展曆程

燃料電池技術發展至今已有200多年曆史，早在1801年英國皇家學會的Humphry Davy就已展示了燃料電池的原理。1955年，通用電氣公司發明了質子交換膜燃料電池（PEMFC）。2009年，質子交換膜燃料電池熱電聯供系統開始在日本上市銷售。2015年，豐田推出了第一款量産質子交換膜燃料電池汽車“Mirai”，标志着質子交換膜燃料電池産業進入“産業化元年”。

我國的燃料電池研究始于1958年，原電子工業部天津電源研究所最早開展了熔融碳酸鹽燃料電池（MCFC）的研究。70年代在航天事業的推動下，我國燃料電池的研究曾呈現出第一次高潮。其間中國科學院大連化學物理研究所研制成功的兩種類型的堿性石棉膜型氫氧燃料電池系統（千瓦級AFC）均通過了例行的航天環境模拟試驗。到90年代中期，由于國家科技部與中科院将燃料電池技術列入"九五"科技攻關計劃的推動，我國進入了燃料電池研究的第二個高潮。此後，我國燃料電池研究一直處于穩步發展階段。

燃料電池的種類很多，按電解質的類型可分為堿性燃料電池(AFC)、固體氧化物燃料電池(SOFC)、磷酸燃料電池(PAFC)、熔融碳酸鹽燃料電池(MCFC)和質子交換膜燃料電池(PEMFC)等5大類。堿性燃料電池(AFC)是最早開發也是發展最成熟的燃料電池技術，其在20世紀60年代就成功的應用于航天飛行領域。固體氧化物燃料電池（SOFC）最早由Nernst在1899年提出，但由于受技術複雜性、材料加工手段的限制，發展緩慢。直到 20世紀六七十年代由于航天業的需求以及80年代以後，為了開辟新能源，緩解石油緊缺帶來的能源危機，固體氧化物燃料電池才得到了蓬勃發展。目前，世界許多國家紛紛瞄準了21世紀新能源的市場，都在引進或聯合開發SOFC。磷酸燃料電池(PAFC)是當前商業化發展得最快的燃料電池，美國國際燃料電池公司( IFC) 與日本東芝公司聯合組建的 ONSI 公司在PAFC 技術上處于世界領先地位。熔融碳酸鹽燃料電池（MCFC）在50年代初由于其可以作為大規模民用發電裝置的前景而引起了世界範圍的重視，其目前已初步進入了商品化階段,目前在衆多發達國家均有推行使用,有望成為未來大型發電的主力之一。質子交換膜燃料電池(PEMFC)的發展曆程可以追溯到20世紀60年代，随着技術的不斷進步，PEMFC的性能得到了大幅提升，加拿大Ballard公司在這一技術上處于全球領先地位。

PART02 燃料電池産業專利發展趨勢

2.1 專利技術生命周期分析：現創新産出整體趨于穩定

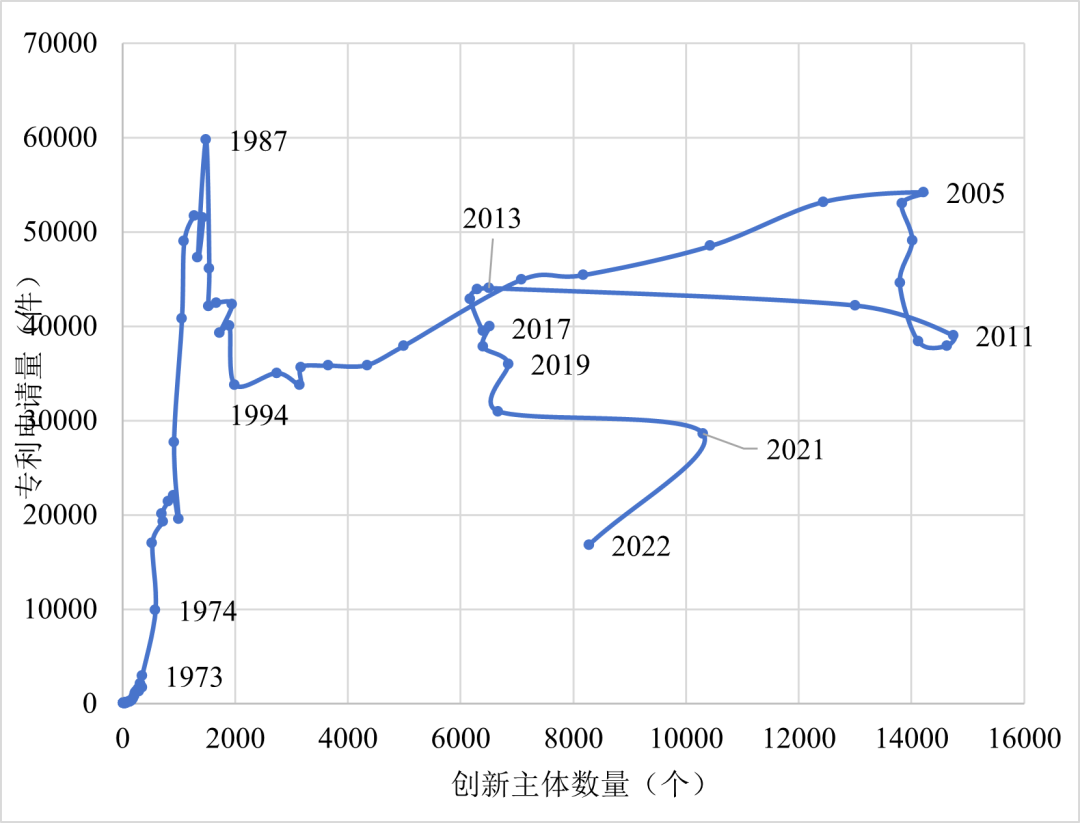

如圖1所示，1960-1971年內，新能源燃料電池産業處于萌芽期，創新主體不超過400個，年專利申請量低于3000件；1972-1987年本産業專利年申請量激增至近6萬件，由于燃料電池的技術門檻較高，因此即使該時期內年專利申請量增長了二十倍，專利申請人卻僅翻了一倍。在經曆15年的高速成長期之後，新能源燃料電池産業的專利申請進入回落階段，1994年後再次進入高速成長期，這一時期與上一個高速成長期不同，創新主體數量快速上升（2005年相對于1994年，當年發生本産業專利産出的創新主體增長超過7倍，達到了14221個），而專利申請數量增長相對緩慢，增長率僅60.51%，說明越來越多的創新主體将創新資源投入本領域。雖然技術持續進步，但是整體創新産出仍較為有限，未誕生可大規模民用推廣的技術，成本仍然是制約本産業發展的主要障礙。2011年後，本産業首次出現創新主體數量下滑的情況，于2013-2020年進入穩定階段，基本保持在6500個左右，說明現階段随着産業資源不斷整合，全球産業創新主體規模基本趨于穩定，年專利申請超過3萬件，創新産出整體放緩。

圖 1 新能源燃料電池産業專利技術生命周期圖

（單位：件）

2.2 氫能技術專利申請态勢分析：制氫技術熱度最高、輸氫技術規模最小

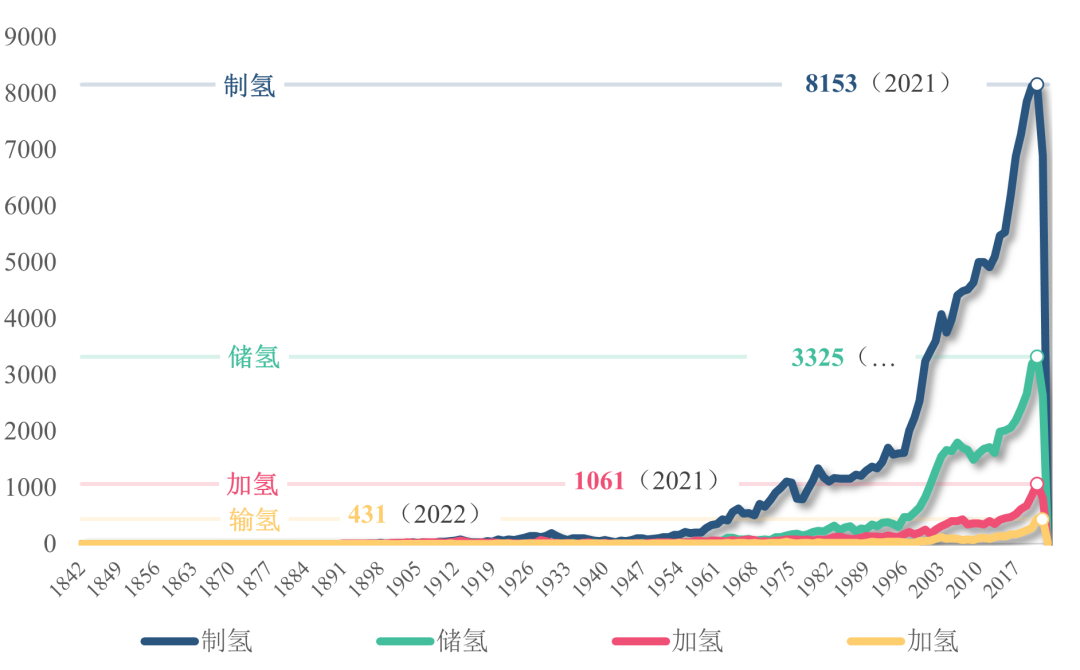

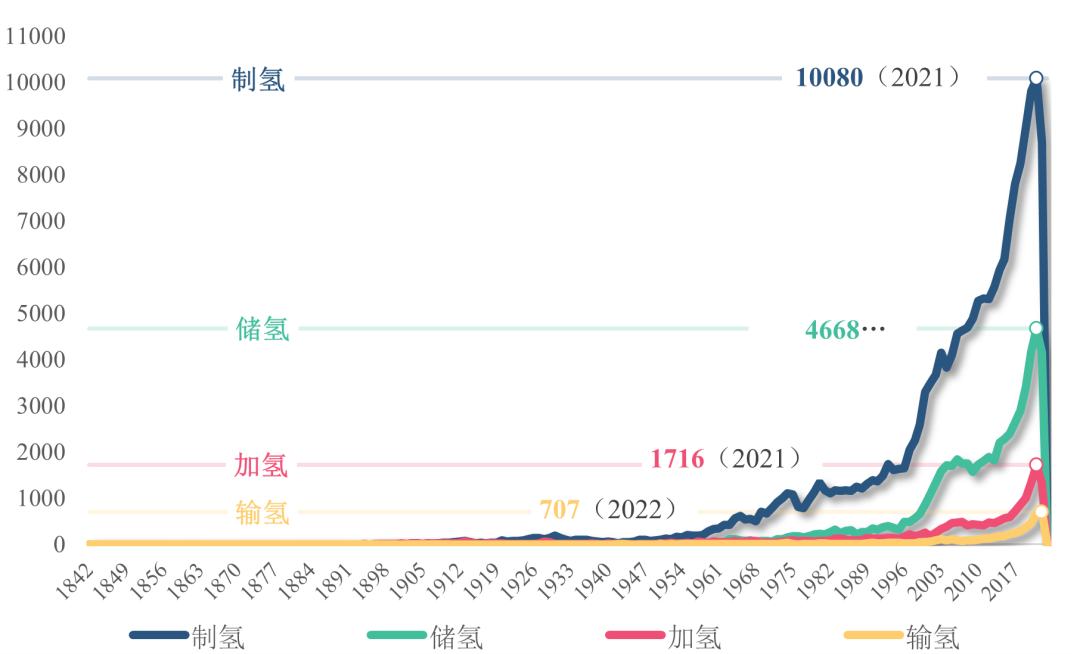

如圖2、圖3所示，當前氫能技術主要包含制氫、儲氫、運氫和加氫，屬于燃料電池的上遊供應端，由于氫氣是重要且基礎的化工原料，因此氫氣制儲技術的研究起步較早，20世紀早期便已出現一定的專利申請規模，并且一直保持着相當的熱度。随着全球環境和能源危機問題的日益加劇，氫氣作為新能源被提上日程，氫能源的理念随之被大衆廣泛接受，因此帶動了氫氣制儲技術研究的熱潮。氫能技術以制氫研究熱度最高，專利申請增長速度最快；儲氫、輸氫和加氫技術則相對起步較晚，20世紀90年代後期才正式進入高速發展期，制氫、儲氫、加氫三個技術分支的專利申請峰值均出現在2021年，輸氫技術分支的專利申請峰值出現在2022年。由于該四個技術分支均為新能源燃料電池産業和影響石化體系能源結構的卡脖子環節，因此受到了業內的廣泛關注，另外由于輸氫等技術研究門檻較高，相關專利規模仍然較小。

圖 2 氫能技術專利申請趨勢

（單位：件）

圖 3 氫能技術發明專利申請趨勢

（單位：件）

2.3 燃料電池技術專利申請态勢分析：總體處于增長趨勢

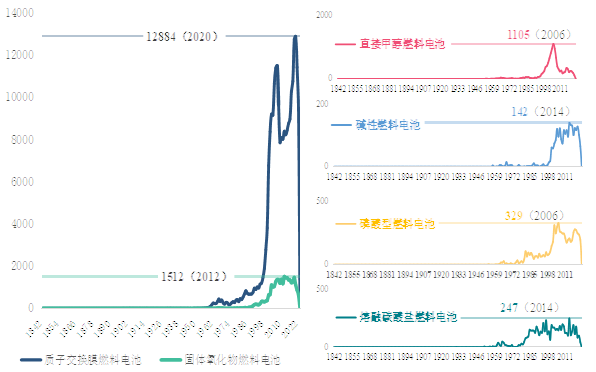

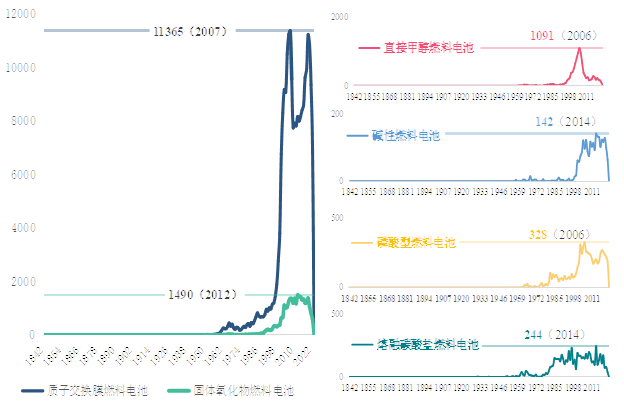

燃料電池的概念是1839年G.R.Grove提出的，至今已有大約160年的曆史。燃料電池相關專利在20世紀50年代後才形成一定規模，60年代燃料電池首次應用在美國航空航天管理局（NASA）的阿波羅登月飛船上作為輔助電源，标志着燃料電池由實驗室階段開始轉入軍用階段。如圖 4、圖 5所示，當前六大類燃料電池中，質子交換膜燃料電池的專利申請規模遠大于其他類型燃料電池，作為第五代燃料電池，質子交換膜燃料電池在1996年後進入快速增長期，于2007年達到了第一個峰值，随後回落并于2015年再次進入加速期，2020年達到第二個峰值，專利申請量為12884件，值得關注的是發明專利的第二個峰值低于第一個峰值，說明現階段質子交換膜燃料電池進入實用化階段。其次是固體氧化物燃料電池，其在固定式發電領域顯示出了獨特的優勢，也吸引了不少行業人士的青睐。直接甲醇燃料電池起步較晚，2007年達到峰值後由于氫能源的崛起而大幅下滑，近年由于直接甲醇燃料電池在燃料儲運方面相對容易，因此也得到了一定範圍的應用。熔融碳酸鹽燃料電池、磷酸型燃料電池和堿性燃料電池均為前三代燃料電池，專利申請起步較早，多于上世紀便達到專利申請高位，近年總體呈現下降趨勢，該态勢說明現階段本領域的研發資源主要向質子交換膜燃料電池和固體氧化物燃料電池傾斜。

圖 4 燃料電池技術專利申請趨勢

（單位：件）

圖 5 燃料電池技術發明專利申請趨勢

（單位：件）

新能源（燃料電池）産業專利導航項目簡介

深圳氫能産業已初步形成較為完善的産業鏈，從上遊的氫氣制備、儲運、加注、加氫站基礎設施建設和運營，到中遊燃料電池核心材料、電堆、系統及關鍵零部，以及下遊終端交通、儲能、發電、船舶、無人機等新型應用，都有全國行業領先的企業在布局開拓，并形成了以深圳為研發、技術突破高地，輻射廣東省乃至全國市場的發展格局。

在此背景下，深圳市标準技術研究院聯合廣州恒咨信息科技有限公司開展了新能源（燃料電池）産業專利導航項目，圍繞深圳市新能源燃料電池産業發展概況及區域特色開展專利導航研究，以專利信息資源利用和專利分析為基礎，從産業專利布局、産業競争格局、産業結構調整方向、技術研發重點及熱點方向等，把握産業鏈中關鍵領域的核心專利分布，以全球視野明晰産業競争格局，梳理制約深圳市新能源燃料電池産業發展的瓶頸問題和關鍵技術，進而緊扣産業創新發展需求，提出深圳市新能源燃料電池産業發展路徑導航建議，指導市場主體根據分析結果調整市場布局、産品經營策略，實現圍繞關鍵核心技術攻關的有效專利布局。

以上為新能源（燃料電池）專利導航系列第5期全部內容，此專題系列将陸續發布，歡迎關注。如對文章內容有疑問或建議，歡迎與協會秘書處聯系。

文章及數據來源：深圳市标準技術研究院
