第7期 産業結構調整篇

新能源燃料電池産業是深圳市的優勢産業之一，本系列推送結合深圳市産業發展實際情況和産業定位，并征詢行業專家、企業技術人員的意見，聚焦産業重點技術領域，确定新能源燃料電池産業技術分解如下：共包含制氫、儲氫、輸氫、加氫、質子交換膜燃料電池、固體氧化物型燃料電池、直接甲醇燃料電池、堿性燃料電池、磷酸型燃料電池、熔融碳酸鹽燃料電池10個一級技術分支，34個二級技術分支，57個三級技術分支。下面，本次推文将圍繞新能源燃料電池産業技術在主要國家的技術流向和制氫技術、儲氫技術、輸氫技術、加氫技術、質子交換膜燃料電池、固體氧化物燃料電池等主要一級技術分支的專利技術構成演變2個方面，向各位讀者呈現現階段新能源燃料電池的産業結構調整方向。

PART01 主要國家産業技術流向分析

如圖1所示，在質子交換膜燃料電池領域，日本專利權人的專利規模最大，高達69439件，比重為33.48%，遠超其他國家。日本、中國、美國和韓國這4個國家是本産業最主要的專利布局市場。從4個國家專利權人在本土布局的情況來看，中國專利權人在本土布局的比重最高，達到了93.62%；其次是韓國和日本，最少是美國，僅為23.72%，說明中國專利權人的專利地域保護主要選擇在中國本土。同時也說明中國申請人在市場及專利布局多數局限于國內，對外擴張的戰略意圖較弱。從核心市場外的專利布局來看（其他局），美國在其他局的布局比重最高，達到了45.30%。從本土外的布局規模來看，美國是日本、中國、韓國海外專利申請量最多的國家，其中日本最高，達到7933件，充分說明美國市場受到的較高。美國則分别将日本、中國作為第二、第三的專利布局目标國，反映了美國專利權人非常關注日本和中國市場。

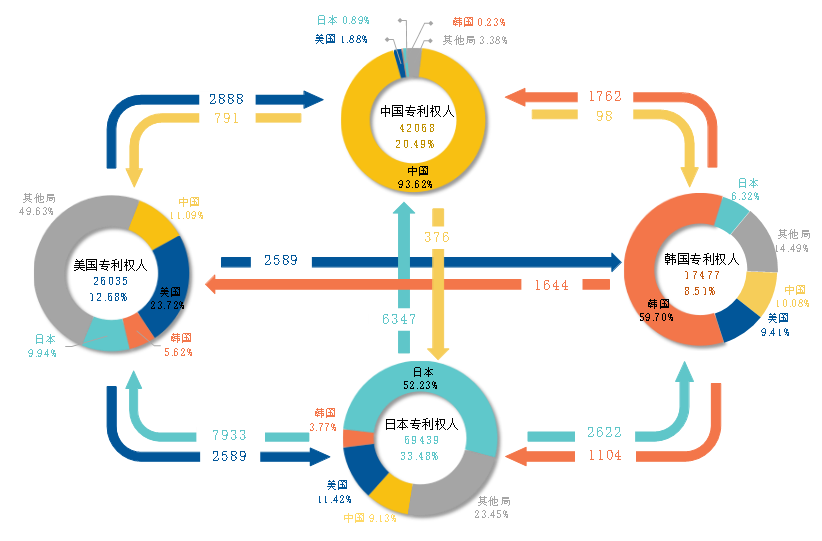

圖 1 質子交換膜燃料電池專利流向圖（單位：件）

如圖2所示，在固體氧化物燃料電池領域，日本專利權人的專利規模最大，為7829件，比重為30.99%，遠超其他國家。日本、美國、中國、韓國等國家的海外專利布局态勢與質子交換膜燃料電池基本相似，均将本土作為第一布局目标國，同時将美國作為第二專利布局目标國，美國則将日本作為第二專利布局目标國。

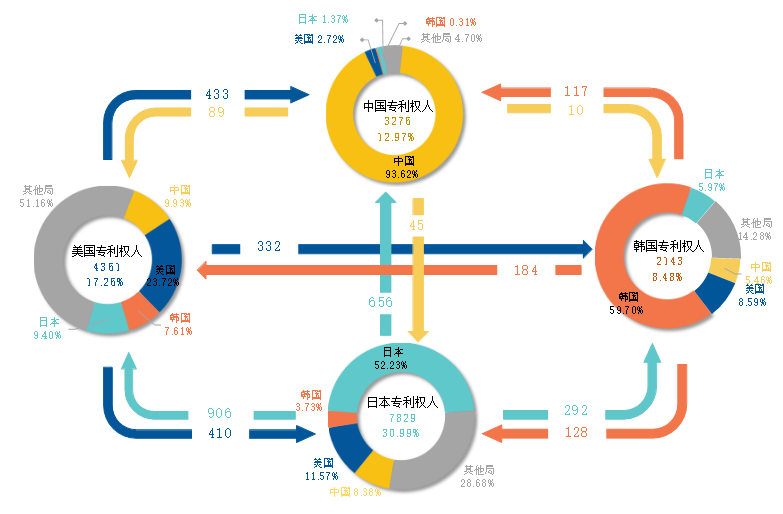

圖 2 固體氧化物燃料電池專利流向圖（單位：件）

PART02 專利技術構成演變分析

2.1 制氫技術

如圖3所示，除了化石燃料制氫，其他制氫工藝總體專利申請呈現上升趨勢，其中增長最快的是電解水制氫和光催化制氫，工業副産制氫、生物質制氫和核能制氫總體專利年申請規模保持穩定。從比例來看，化石燃料制氫雖然目前仍是産業制氫的最大來源，工藝最成熟，但是專利研究資源投入較小，總體維持現狀，專利申請比例不斷下降，至今已不足11%，比重下降一半以上，相似情況的還有工業副産制氫。相對而言，電解水制氫和光催化制氫不斷取代化石燃料制氫和工業副産制氫，數量激增的同時，比重大幅上升，尤其是光催化制氫的比重提升近2倍，近五年電解水和光催化已經成為業內研發投入最多且創新産出最高的制氫工藝方向。

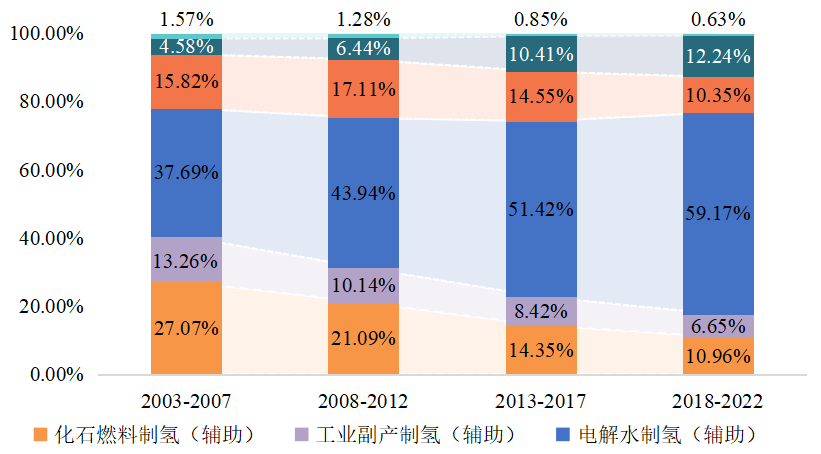

圖 3 制氫技術專利構成演變圖

2.2 儲氫技術

如圖4可知，儲氫技術總體依然保持着氣态儲氫為主、固态儲氫為輔的格局，但是固态儲氫的專利産出速率近年未見明顯提升，比重卻大幅下降，從2003-2007年的36.60%下降至近五年的21.25%，說明近年本領域處于穩定發展狀态；同時氣态儲氫仍是當前儲氫主流技術，比重穩步擴大，而液态儲氫技術雖然近五年比重依然較低，僅為8.81%，但是專利申請規模不斷上升，2018-2022年相比2013-2017年的專利申請量增幅超190%，說明液态儲氫技術是近年來的研發熱門。

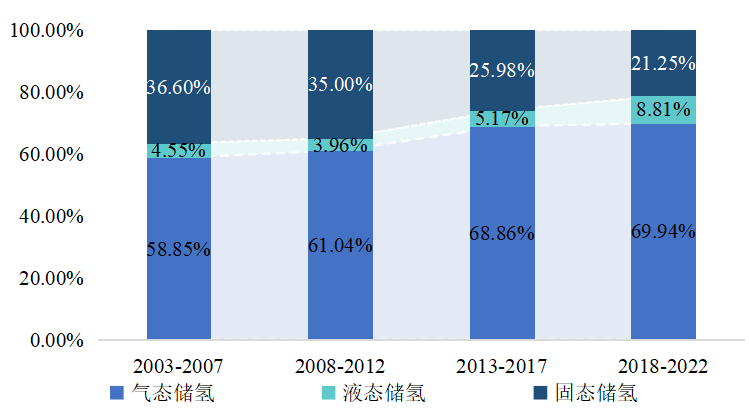

圖 4 儲氫技術專利構成演變圖

2.3 輸氫技術

如圖5所示，近二十年來，輸氫技術格局總體較為穩定，以氣氫輸送為主，占據大半江山，近五年的比重為62.13%，管道運輸是氣氫輸送最主要的運輸方式，配合現有的天然氣管道進行摻氫運輸是近年來的研究熱點；剩餘份額基本歸屬于液氫輸送，近五年為27.66%，主要是液化氫的運輸，同時液态儲氫技術熱度的上升也利好液氫輸送相關研究，液氫輸送整體保持了穩步的增長勢頭。固氫輸送可采取更加豐富的運輸手段，例如大型駁船、大型槽車等，雖然方便靈活，但是基于成本等問題目前仍處于實驗室階段，雖熱度漸漲，應用前景總體不及氣氫和液氫輸送。

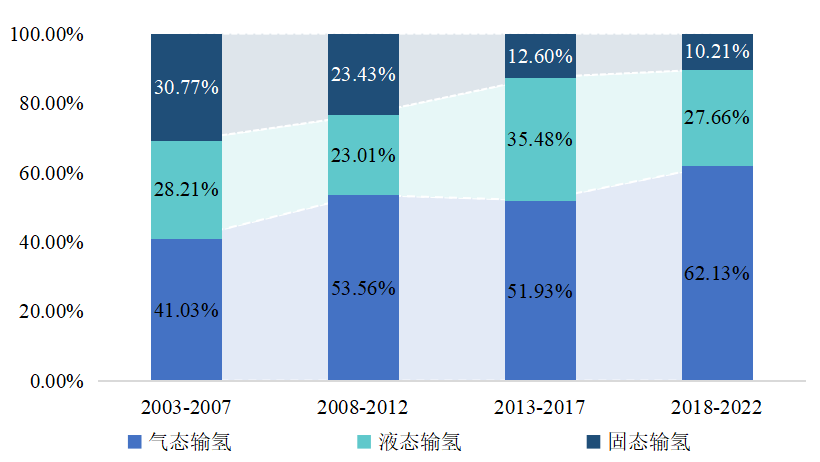

圖5 輸氫技術專利構成演變圖

2.4 加氫技術

如圖6所示，作為燃料電池供應端最後銜接環節的加氫站，加氫相關技術受到廣泛關注。其中加氫機是加氫站的必備也是基礎設施，2003-2012年受到了較高的關注，平均比重超過65%，随後緩慢回落，近五年的比重為55.41%；壓縮機作為重要的氫氣傳輸設備，其研究熱度始終保持穩定增長态勢，其所占比重從2003-2007年30.13%不斷上升至2018-2022年的41.65%；液氫泵是液氫輸送至加氫站才會用到的設備，整體專利比重較低，但随着液氫輸送熱度的提高，近五年液氫泵的專利申請比重比2003-2007年提升近45%。

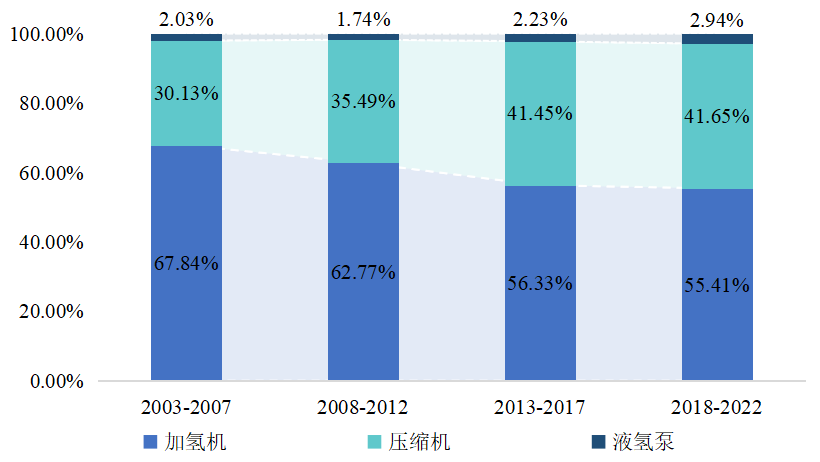

圖 6 加氫技術專利構成演變圖

2.5 質子交換膜燃料電池技術

如圖7所示，各技術分支均呈現明顯的增長趨勢，從産業布局來看，各技術分支的專利比重分布可分為以下幾種情況：

（1）第一種是呈上升趨勢。燃料電池系統集成技術、膜電極、雙極闆、空壓機、氫循環系統呈現出産業專利比重不斷上升的态勢，較為典型的是燃料電池系統集成技術，比重由2003-2007年的16.08%增至2018-2022年的22.12%，說明通過燃料電池系統集成技術改善整個燃料電池的運行情況是當前較為有效的性能提升手段；

（2）第二種是呈基本保持不變。氣體擴散層、密封層、DC/DC（直流斬波器）、加濕器、交通工具等近年來的專利比重保持平穩态勢，較為典型的是氣體擴散層，近二十年的專利比重基本保持在1.3-2.1%；

（3）第三種是呈下降趨勢。質子交換膜、電堆、便攜式電池等技術分支的近年在整體産業的專利比重呈現下降趨勢，質子交換膜近年的專利産業比重不斷下滑，從2003-2007年的9.52%下降至2018-2022年的4.44%。

（4）第四種是呈先升後降趨勢。主要有催化劑和發電裝置，專利申請産業比例高峰期出現于2008-2017年。

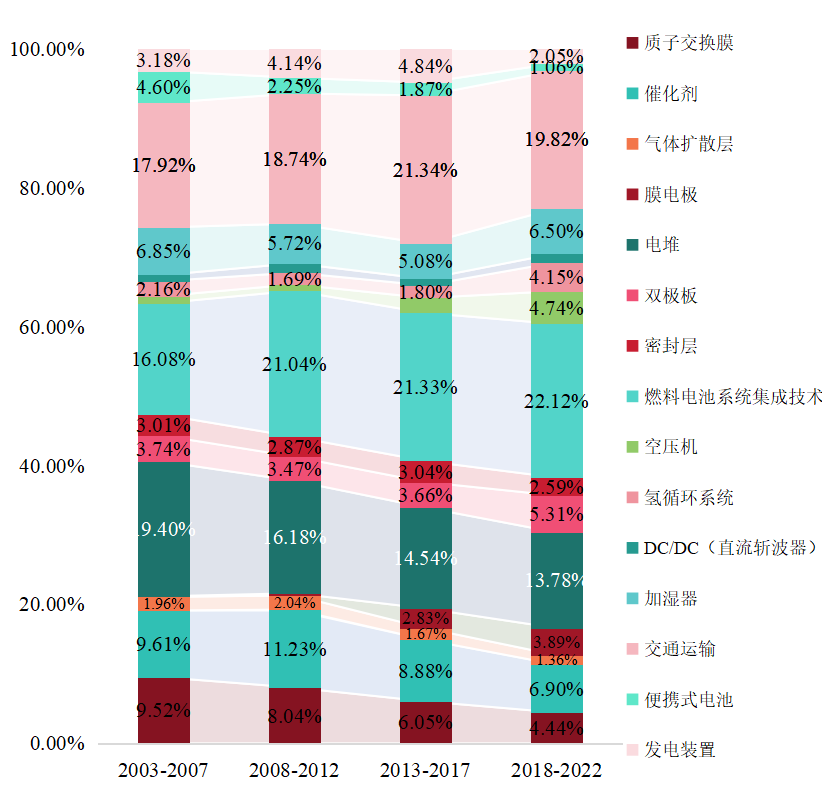

圖 7 質子交換膜燃料電池技術專利構成演變圖

2.6 固體氧化物燃料電池技術

如圖8所示，關于固體氧化物燃料電池的電解質研究是最熱門的，約占整體專利量的半壁江山，近年雖有下滑仍有41.65%的比重；結構設計基本穩定為平闆式、管式等，其中平闆式的專利比重最高，但近年變化不大，管式則呈現下降趨勢，瓦楞式、HEXIS結構、套管型的固體氧化物燃料電池相關專利技術基本由其技術原創單位持有，專利活躍度較低；關鍵零部件方面近年受到的關注逐漸增加，包括陰極、連接體、換熱器等，換熱器的研究熱度最高，2018-2022年的專利比重達到了10.87%；固體氧化物燃料電池的應用同樣受到業內關注，其中固定式電源方向專利比重最高，研究較早，近二十年穩定在4-6%，熱電聯供系統、便攜式電源則比重不斷上升，具有較高的應用前景。

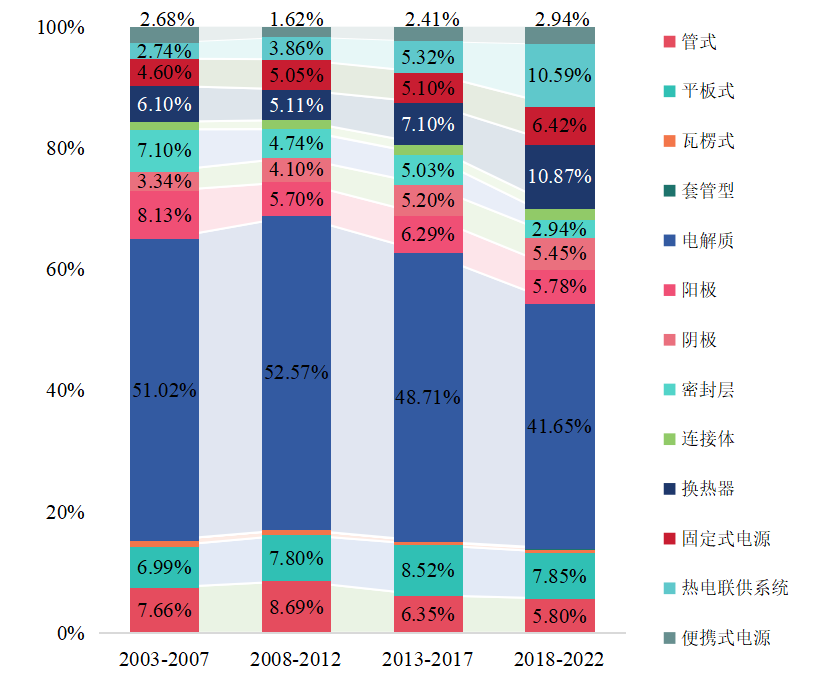

圖 8 固體氧化物型燃料電池技術專利構成演變圖

PART03 總結

當前，新能源（燃料電池）産業的研發重點電池類型為質子交換膜燃料電池和固體氧化物型燃料電池，在這兩個領域中，日本專利權人的專利規模最大，比重均超過三成，大幅領先于其他國家。在氫能儲運方面，電解水制氫、液态儲氫、氣氫輸送成為研發熱點，創新産出規模相對較大。

新能源（燃料電池）産業專利導航項目簡介

深圳氫能産業已初步形成較為完善的産業鏈，從上遊的氫氣制備、儲運、加注、加氫站基礎設施建設和運營，到中遊燃料電池核心材料、電堆、系統及關鍵零部，以及下遊終端交通、儲能、發電、船舶、無人機等新型應用，都有全國行業領先的企業在布局開拓，并形成了以深圳為研發、技術突破高地，輻射廣東省乃至全國市場的發展格局。

在此背景下，深圳市标準技術研究院聯合廣州恒咨信息科技有限公司開展了新能源（燃料電池）産業專利導航項目，圍繞深圳市新能源燃料電池産業發展概況及區域特色開展專利導航研究，以專利信息資源利用和專利分析為基礎，從産業專利布局、産業競争格局、産業結構調整方向、技術研發重點及熱點方向等，把握産業鏈中關鍵領域的核心專利分布，以全球視野明晰産業競争格局，梳理制約深圳市新能源燃料電池産業發展的瓶頸問題和關鍵技術，進而緊扣産業創新發展需求，提出深圳市新能源燃料電池産業發展路徑導航建議，指導市場主體根據分析結果調整市場布局、産品經營策略，實現圍繞關鍵核心技術攻關的有效專利布局。

以上為新能源（燃料電池）專利導航系列第7期全部內容，此專題系列将陸續發布，歡迎關注。如對文章內容有疑問或建議，歡迎與協會秘書處聯系。
