報告簡介

新能源（燃料電池）産業專利導航系列研究報告是基于深圳市标準技術研究院、廣州恒咨信息科技有限公司共同開展的新能源（燃料電池）産業專利導航項目研究成果，圍繞新能源燃料電池産業發展概況、深圳市區域特色開展專利導航研究等主題內容，系統梳理了制約深圳市新能源燃料電池産業發展的瓶頸問題和關鍵技術，為深圳市新能源燃料電池産業發展路徑提供導航建議。深圳市氫能與燃料電池協會作為新能源（燃料電池）産業專利導航項目成果信息的重點應用實施單位，将在本平台進行該專題的系列推送，歡迎關注。

第12期 高壓氫儲運篇

PART01 背景

常溫高壓氣态儲氫是指将氫氣壓縮在儲氫容器中，通過增壓來提高氫氣的容量，滿足日常使用。這是一種應用廣泛、灌裝和使用操作簡單的儲氫方式，具有成本低、能耗低、充放速度快的特點。缺點是儲氫密度低、安全性較差，隻能适用于小規模、短距離的運輸場景。氣态長管拖車輸氫是當前較為成熟的運氫方式。國內目前主要是20MPa鋼制高壓長管拖車和瓶組，雖然成本低廉，但儲氫密度低。目前，70MPa儲氫技術卻因法規限制、關鍵材料碳纖維依賴進口及需求低迷、配套技術不達标等因素而發展相對滞後，未來以30MPa及以上的高壓力等級為主。

本期将高壓氫儲運的專利作為數據源，從專利趨勢、專利地域分布、重點創新主體、專利法律狀态，以及重點技術領域專利等方向出發進行專利分析，以期助力深圳市新能源燃料電池産業增強關鍵技術研發創新能力。

PART02 高壓氫儲運技術專利分析

（一）專利趨勢分析

近5年全球高壓氫儲運技術快速發展，申請和授權專利數量高速增長。

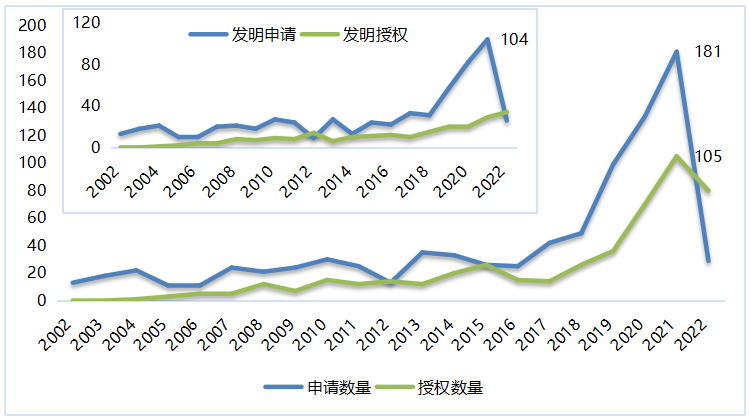

如圖 1所示，全球高壓氫儲運技術近20年的專利申請和授權呈上升趨勢，2002-2018年期間，全球高壓氫儲運技術專利申請量和授權量均未超過50件，2019年後，專利申請量和授權量快速增長，全球高壓氫儲運技術專利申請在市場規模擴大、政策利好及研發投入增長的背景下持續增長。從政策層面來看，成都、上海已經明确提出支持70MPa加氫站；內蒙古已确定對專門從事70MPa及以上高壓氫氣、液氫裝備研發、生産企業進行資金補助；山西省也已在加強對70MPa IV型儲氫瓶的重點攻關。2022年2月，科學技術部正式發布《關于對“十四五”國家重點研發計劃“氫能技術”等18個重點專項2021年度項目申報指南征求意見的通知》，特别提出鼓勵70MPa儲氫瓶技術開發。相信随着氫能相關政策支持力度不斷擴大，高壓氫儲運技術的相關專利申請将繼續保持高速增長。

圖 1全球高壓氫儲運技術專利申請/授權及發明專利申請/授權趨勢（單位：件）

（二）專利地域分布分析

1.中日美氫能市場受到全球關注，日本極其重視國外市場專利布局。

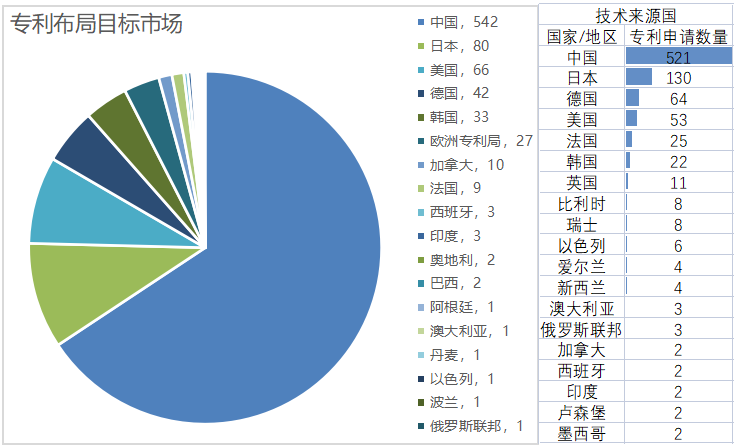

如圖 2所示，中國在高壓氫儲運技術的專利規模居全球首位，專利申請量為542件，遠超第2名的日本（80件）；排名第3位的是美國，專利申請量為66件，其餘國家/地區均不超過50件，中日美是全球高壓氫儲運技術專利布局最集中的區域，說明這3個國家的氫能市場受到全球關注。從技術來源國來看，中國申請人在本國和其他國家/地區的專利申請量均為最大，這與中國我國高度重視新型能源的發展是相關的；申請人來源于日本的專利申請量是日本專利布局量的1.6倍，可見日本注重本國市場同時，也注重将專利技術布局在國外市場，從更深的層次來看，日本汽車行業發達，在汽車燃料電池等的“利用”技術方面領先，豐田從30年前開始研發以氫能行駛的燃料電池車（FCV），2014年在世界上首次上市銷售，到2020年把續航距離延長3成。ENEOS和岩谷産業的加氫站也超過160座，正在推動使每座加氫站3億～4億日元的建設費用減半。

圖 2全球高壓氫儲運技術專利布局情況（單位：件）

2.在中國布局的專利絕大部分來源于本土，日德美重視我國市場。

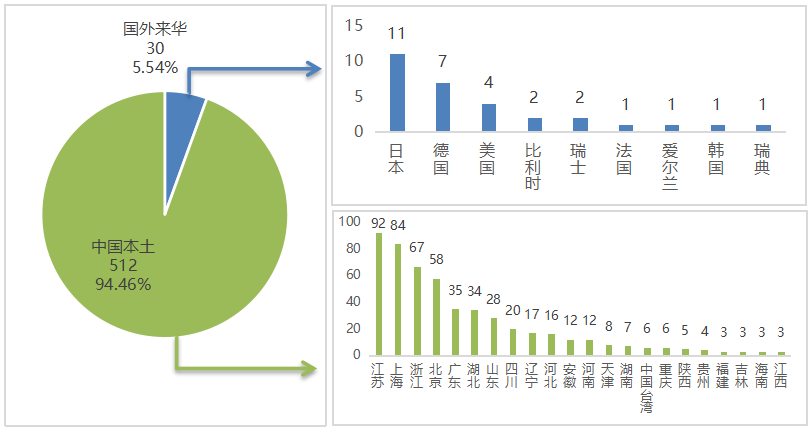

如圖 3所示，中國專利主要來源于中國本土申請，占比高達94.46%，可見中國在國內政策引導下氫能領域的發展十分迅猛，中國申請規模快速擴大；國外來華專利申請數量占比為5.54%。國外來華專利申請中，日本、德國和美國專利申請量最多，特别是日本，在我國的專利布局量多于其他國家。據了解，由于日本缺乏制造氫所需的資源（目前已成功從澳大利亞進口氫），從海外運輸的技術也不可或缺，若想構建具有領先優勢的氫能領域供應鏈，可以借鑒日本的經驗，國內氫能儲運相關技術特别是目前比較成熟的高壓氫儲運技術要繼續加大投入研發形成技術優勢，這是擴大氫能利用的第一步。

中國本土的專利申請中，以江蘇和上海最為突出，專利申請量超過80件，浙江和北京處于第2梯度，專利申請量在50-70的區間，其他省市專利申請量不超過50件。

圖 3中國高壓氫儲運技術專利布局情況（單位：件）

3.重點創新主體分析

中國申請人在全球高壓氫儲運技術擁有主導地位。

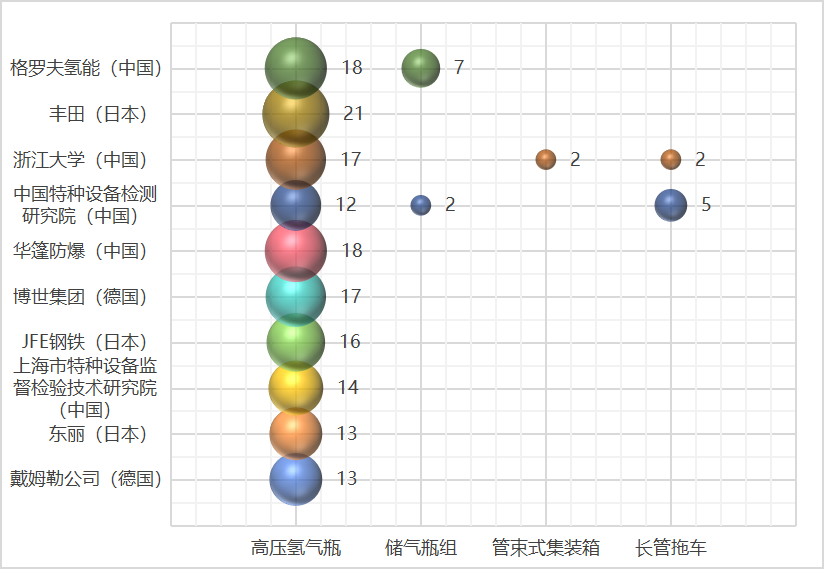

如圖 4所示，全球高壓氫儲運技術專利擁有量排名前10的創新主體中，主要來源于中國，占5席，這充分說明高壓氣态儲氫是我國當前最成熟的儲氫技術，占絕對主導地位。此外，日本占3席，德國占2席。其中格羅夫氫能以25件專利申請占據首位，它是氫能産業布局龍頭企業，主要從事氫能汽車研發、生産，首款樣車于2019年研制成功。

從主要申請人的專利技術構成上看，在高壓氫氣瓶技術領域的專利布局數量最多，且每家企業均有專利布局，是目前高壓氫儲運的專利布局熱點，而儲氣瓶組、管束式集裝箱和長管拖車的專利布局數量較少。前面提到，近年來國家推出了很多氫能相關的支持政策特别是高壓氫儲運的支持政策，企業可及時關注這些政策，借助财政支持突破高壓氫氣瓶的技術瓶頸，搶占市場先機。

圖 4全球高壓氫儲運技術top10專利權人專利技術構成（單位：件）

4.技術構成分析

高壓氫氣瓶是高壓氫儲運技術的專利布局熱點。

如圖 5所示，全球高壓氫儲罐技術領域研發重點為高壓氫氣瓶，專利申請量占比為88.22%，其次是長管拖車，專利申請量占比為6.18%，其他2個技術領域的專利申請量占比不足5%（其中儲氣瓶組主要集中在車用和站用）。從各技術領域近20年的專利申請趨勢來看，4個領域的專利申請量整體保持增長趨勢，其中高壓氫氣瓶2002-2021年的年均增長率達到14.01%。2010年前，管束式集裝箱、長管拖車和高壓氫氣瓶均無相關專利申請，近5年專利申請量增長迅速。

圖 5全球高壓氫儲運技術領域技術研發趨勢（單位：件）

 5.協同創新分析

（1）高壓氫儲運技術企業間的合作偏多，企業需重視與高校院所之間的産學研合作。

如圖 6所示，高壓氫儲運技術領域合作專利申請總量為124件，創新合作類型以企業間合作為主，企業間的專利聯合申請量遠超其他合作類型，達到了63件；企業與高校、企業與科研院所這兩組數據代表企業開展産學研活動的專利産出情況，總體規模約為專利合作總量的9.68%。

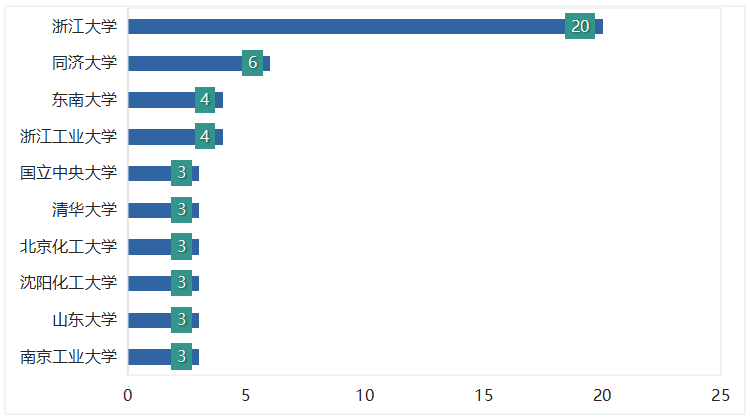

高校作為創新的重要源頭，目前高壓氫儲罐技術領域高校與企業之間合作較少，如圖 7所示的浙江大學、同濟大學等是高壓氫儲運技術領域的專利申請優勢高校，這些大學的研究團隊可作為潛在的研發合作對象。

圖 6高壓氫儲罐技術領域創新合作類型

（單位：件）

圖 7高壓氫儲罐技術領域專利申請優勢高校（單位：件）

（2）儲氣瓶組技術領域的協同專利申請比重最高。

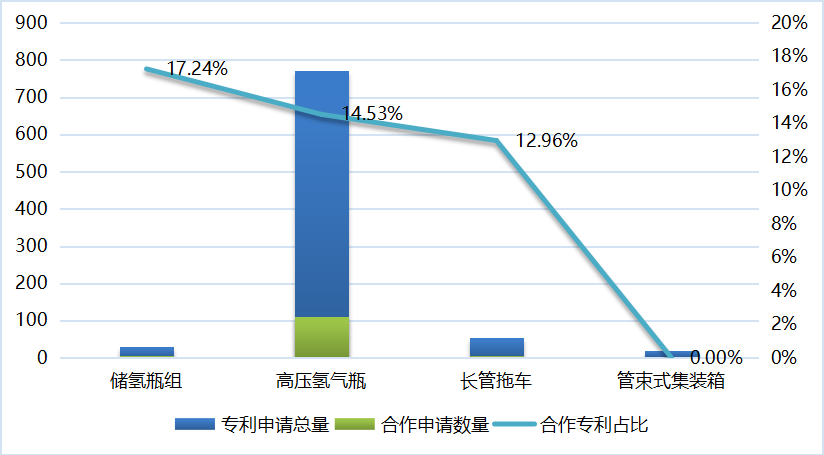

如圖 8所示，從聯合專利申請數量來看，高壓儲氣瓶的聯合申請專利數量最多（112件），長管拖車和儲氫瓶組聯合申請專利數量分别為7件、5件，管束式集裝箱暫無聯合申請專利。從聯合申請專利占比來看，儲氫瓶組的聯合申請專利數量占比最高，為17.24%，其次是高壓氫氣瓶，占比為14.53%。

圖 8液氫儲罐技術領域協同創新熱點方向（單位：件）

6.高價值發明專利分析

高壓氫儲運技術高價值發明專利主要集中高壓氫氣瓶。

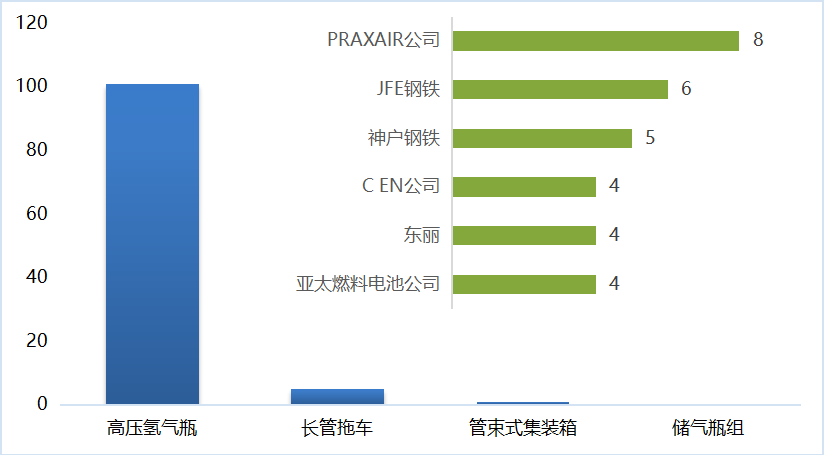

高壓氫儲運技術領域高價值發明專利共107件（具體見附件2）。從高價值專利布局情況（圖 9）來看，高壓氫氣瓶的高價值專利數量最多，共101件，長管拖車有5件高價值發明專利，管束式集裝箱有1件高價值發明專利，儲氣瓶組暫未檢索到有高價值發明專利。高價值發明專利主要申請人為PRAXAIR技術公司、JFE鋼鐵公司和神戶鋼鐵有限公司。

圖 9高壓氫儲運技術領域高價值發明專利申請情況（單位：件）

7.專利法律狀态分析

（1）全球和中國高壓氫儲運技術有效專利占比最多，中國專利失效原因主要為未繳年費、撤回和駁回。

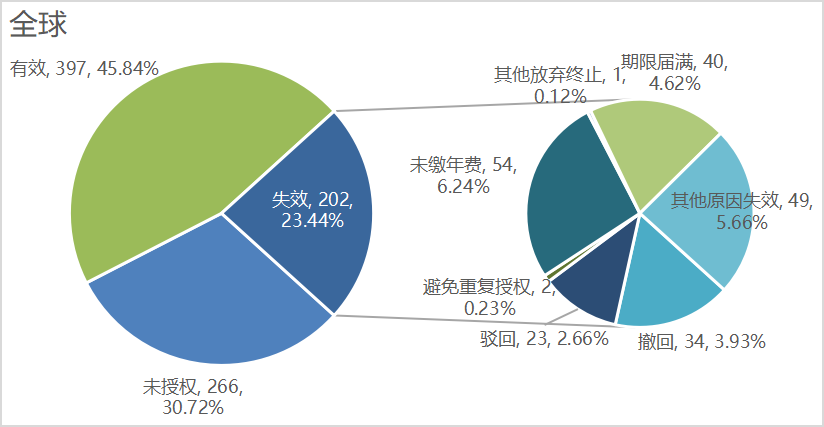

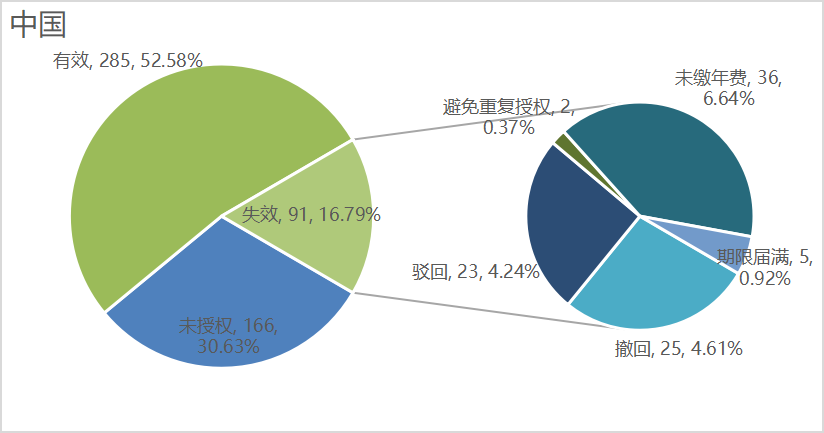

如圖 10所示，全球高壓氫儲運技術處于有效的專利數量最多，占比45.85%，未授權和失效狀态的專利占比分别為30.72%、23.44%。中國液氫儲運技術處于有效的專利比重為52.58%，超過一半，未授權的專利占比30.68%，失效的專利占比16.79%。失效專利中，主要失效原因為未繳年費、撤回和駁回，占比分别為6.64%、4.61%、4.24%，撤回、駁回均是在專利申請階段即失效，可推測本領域的專利競争較激烈，專利申請人應重視專利生命周期管理及申請前評估，防止浪費專利資源或造成自身創新資源流失。

圖 10 全球/中國高壓氫儲運技術專利法律效力情況（單位：件）

（2）高壓氫儲運技術有效專利維持年限絕大部分在5年內。

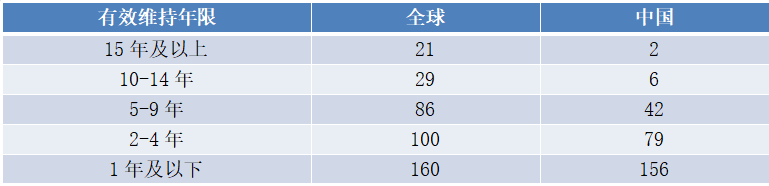

從表 1全球/中國高壓氫儲運技術有效專利維持年限分布情況來看，全球有效專利有效年限在5年以下的專利數量最多，占比65.66%；維持有效年份在10年以上的專利占比12.63%。中國專利維持有效年份在10年以上的專利占比僅為2.81%，絕大部分維持在5年以下，占比82.46%。

表 1全球/中國高壓氫儲運技術有效專利維持年限分布情況（單位：件）

PART03 總結

（一）加強高壓氫儲運相關技術的研發

我國氫氣儲運方式以高壓氣态為主，但儲氫技術卻因法規限制、關鍵材料碳纖維依賴進口及需求低迷、配套技術不達标等因素而發展相對滞後。目前我國高壓儲氫技術主要限制在30MPa以內，而國際上商業化車載儲氫瓶的最高壓力為70MPa。建議企業加大高壓氫儲運技術的研發投入，與此同時，時刻保持關注國家對氫能計劃的項目，依托國家财政資金支持，攻關高壓儲氣“卡脖子”技術。

（二）高壓氫儲運技術與高校院所的産學研合作較少。

高校和科研院所作為創新的重要來源，其在科研實力方面具有一定的優勢，建議企業可以與高校院所共同立項或承擔國家高壓氫儲運有關項目，資源互補，共同攻克高壓氫儲運核心關鍵技術。

（三）大力進行國內專利申請的同時

也要加強海外專利布局

氫能作為可再生能源的高效載體，被視為能源革命重要的探索方向。目前國內企業大力在國內進行相關領域的專利布局，但海外專利布局有所欠缺，而國外正在搶占市場，特别是日本，在燃料電池等“利用”技術領先，綜合實力強勁。建議企業在大力攻關“卡脖子”技術的同時，也要重視專利布局，一方面要在國內申請相關專利技術，另一方面也要考慮國外市場，避免國外龍頭企業以專利技術搶占市場，形成技術壟斷。

新能源（燃料電池）産業專利導航項目簡介

深圳氫能産業已初步形成較為完善的産業鏈，從上遊的氫氣制備、儲運、加注、加氫站基礎設施建設和運營，到中遊燃料電池核心材料、電堆、系統及關鍵零部，以及下遊終端交通、儲能、發電、船舶、無人機等新型應用，都有全國行業領先的企業在布局開拓，并形成了以深圳為研發、技術突破高地，輻射廣東省乃至全國市場的發展格局。

在此背景下，深圳市标準技術研究院聯合廣州恒咨信息科技有限公司開展了新能源（燃料電池）産業專利導航項目，圍繞深圳市新能源燃料電池産業發展概況及區域特色開展專利導航研究，以專利信息資源利用和專利分析為基礎，從産業專利布局、産業競争格局、産業結構調整方向、技術研發重點及熱點方向等，把握産業鏈中關鍵領域的核心專利分布，以全球視野明晰産業競争格局，梳理制約深圳市新能源燃料電池産業發展的瓶頸問題和關鍵技術，進而緊扣産業創新發展需求，提出深圳市新能源燃料電池産業發展路徑導航建議，指導市場主體根據分析結果調整市場布局、産品經營策略，實現圍繞關鍵核心技術攻關的有效專利布局。

以上為新能源（燃料電池）專利導航系列第12期全部內容，此專題系列将陸續發布，歡迎關注。
