報告簡介

新能源（燃料電池）産業專利導航系列研究報告是基于深圳市标準技術研究院、廣州恒咨信息科技有限公司共同開展的新能源（燃料電池）産業專利導航項目研究成果，圍繞新能源燃料電池産業發展概況、深圳市區域特色開展專利導航研究等主題內容，系統梳理了制約深圳市新能源燃料電池産業發展的瓶頸問題和關鍵技術，為深圳市新能源燃料電池産業發展路徑提供導航建議。深圳市氫能與燃料電池協會作為新能源（燃料電池）産業專利導航項目成果信息的重點應用實施單位，将在本平台進行該專題的系列推送，歡迎關注。

第13期 産業規劃重點支持方向篇

PART01 産業規劃重點支持方向

為搶抓新能源燃料電池産業發展機遇，培育經濟增長新動能，構建清潔低碳、安全高效的現代能源産業體系，助力實現碳達峰、碳中和目标，深圳市相繼出台了《深圳市氫能産業發展規劃（2021-2025年）》《深圳市培育發展新能源産業集群行動計劃（2022-2025年）》等戰略文件，為深圳市新能源燃料電池産業指明了方向。因此本期針對深圳市新能源燃料電池産業規劃重點支持方向，進行專利分析，探究産業規劃重點支持方向的創新産出情況。

深圳市新能源燃料電池産業規劃重點支持方向見下表1。

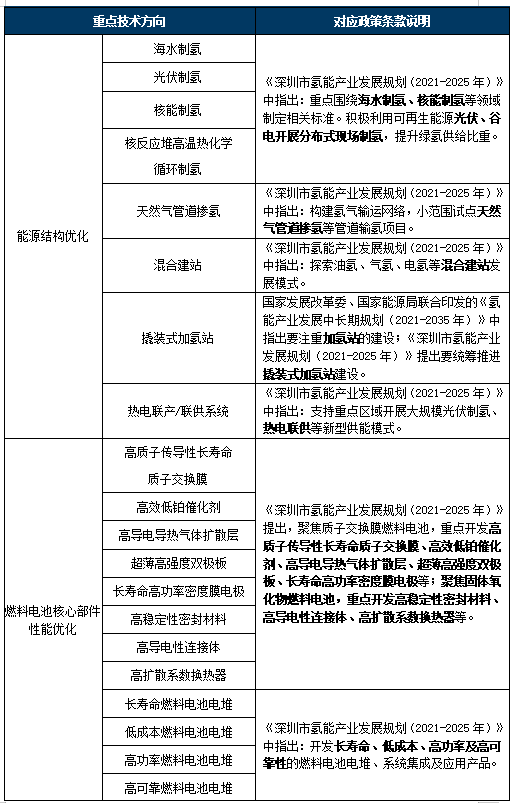

表1 深圳市新能源燃料電池産業規劃重點支持方向

PART02 産業規劃重點支持方向專利分析

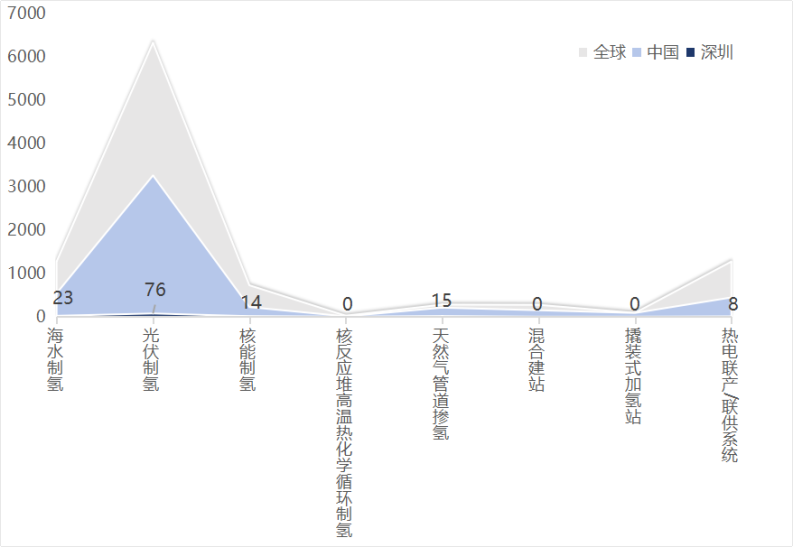

（一）能源結構優化專利分析

能源結構優化相關技術涉及制氫、輸氫和加氫等技術分支，其中，制氫包括海水制氫、光伏制氫和核能制氫。

從制氫所需能源的來源來說，海水制氫是指利用如海上風能、波浪能、潮汐能等海洋可再生能源，将其轉化為電能，再電解海水制取氫氣。深圳市在海水制氫領域重點專利産出單位是深圳大學；其中海上風能制氫是深圳市的優勢技術領域，在全球範圍來看同樣占據優勢地位，重點專利産出單位是深圳中廣核工程設計有限公司和哈爾濱工業大學(深圳)。在光伏制氫領域，國內的專利規模較大。在核能制氫技術領域，國內的專利比重相對較小，國外專利優勢較為明顯，例如東芝等日本企業，但深圳的中國廣核集團有限公司及相關單位的專利申請量在國內位居第一。在核反應堆高溫熱化學循環制氫技術領域，浙江大學和國家電投集團科學技術研究院有限公司是專利優勢申請人。

在天然氣管道摻氫技術領域，國內的專利優勢較為突出，但中國的專利優勢申請人以高校為主，說明多數成果仍然處于試驗階段。

混合建站主要包括油氫、氣氫和電氫，先行投入的充電加油加氣等設施與加氫站一體化運行，國外主要受到沙特阿拉伯石油公司、現代汽車、本田等傳統涉氫能跨國企業的關注，深圳市當前暫無創新主體在本領域開展專利申請。

目前的加氫站多為固定式加氫站，撬裝式加氫站的創新研究及專利産出集中于國內，國外偏重于移動式加氫站。深圳市主要有中集安瑞科控股有限公司涉及本領域。熱電聯産/聯供系統在國外研究較多，深圳市僅有中廣核與南方科技大學涉及本項技術。

（二）燃料電池核心部件性能優化專利分析

燃料電池核心部件的性能優化一直是影響燃料電池商用化的卡脖子技術，本節列出了《深圳市氫能産業發展規劃（2021-2025年）》所涉的高質子傳導性長壽命質子交換膜等10項關鍵技術。具體如下：

在高質子傳導性長壽命質子交換膜領域，質子傳導性是質子交換膜的重要性能，因此涉及該項技術的研究較多，近年其專利産出大幅超過其他關鍵技術，頭部優勢企業主要包括韓國三星集團、日本東麗株式會社、日本合成橡膠公司等。

高效低鉑催化劑技術領域的專利優勢企業是日本豐田，而中國在本領域創新主體分布較散，總體規模較小，但深圳航天科技創新研究院的催化劑專利申請量較高。

在高導電導熱氣體擴散層技術領域，技術優勢企業包括阿爾巴尼國際紡織技術有限公司、日産汽車、日本東麗等。

超薄高強度雙極闆是中國的優勢技術領域，優勢申請人基本集中于國內，包括中科院大連化學物理研究所、上海神力科技有限公司等，深圳的深圳衆為氫能科技有限公司、深圳職業技術學院有少量專利産出。

長壽命高功率密度膜電極是中國的優勢技術領域，龍頭企業包括我國的中國科學院大連化學物理研究所、新源動力股份有限公司以及國外的三星、韓國LG化學等。然而深圳市有關專利申請量總體較低，涉及企業主要包括深圳市雄韬電源科技股份有限公司、比亞迪股份有限公司、深圳市氫瑞燃料電池科技有限公司等。

高穩定性密封材料、高導電性連接體、高擴散系數換熱器是《深圳市氫能産業發展規劃(2021-2025年)》中優先發展的固體氧化物燃料電池關鍵技術，其專利申請規模總體較小。

燃料電池高性能電堆的技術功效中，高功率技術的研究熱度最高，其中日本汽車企業具有較大的專利規模優勢，如豐田、本田、日産汽車等。國內優勢較大的技術領域為長壽命燃料電池電堆。深圳市涉及專利優勢企業主要有深圳市氫藍時代動力科技有限公司、深圳市雄韬電源科技股份有限公司、深圳市南科燃料電池有限公司等。

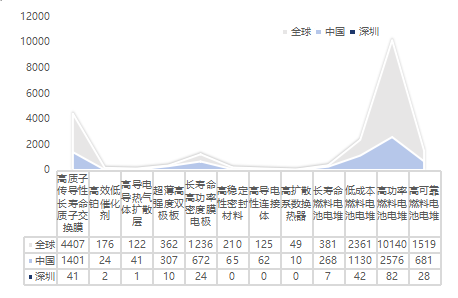

圖2 燃料電池核心部件的性能優化關鍵技術專利布局态勢1（單位：件）

（三）氫能及燃料電池安全檢測專利分析

氫能及燃料電池相關環節的安全檢測具體包括加氫、儲氫/輸氫、燃料電池及其關鍵零部件的安全檢測，共涉及6項關鍵技術，具體如下：

在本産業的三個重點環節加氫、儲氫/輸氫、燃料電池應用中，涉及安全檢測方面的專利整體規模差距較大，規模最小的是加氫安全檢測，規模最大的是燃料電池安全檢測；但深圳市創新主體在本領域的專利布局均較少。

在燃料電池零部件安全檢測方面，質子交換膜壽命快速評價與氣體擴散層壽命快速評價均屬于專利空白點。但密封材料性能測試是深圳市的技術優勢領域，重點專利申請人包括深圳市昆龍卓盈機電有限公司、深圳市世椿智能裝備股份有限公司等。

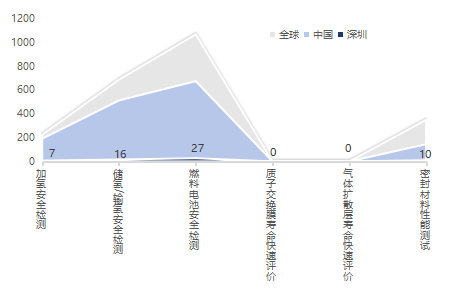

圖3 氫能及燃料電池安全檢測關鍵技術專利布局态勢1（單位：件）

（四）燃料電池重點應用場景

交通運輸仍是新能源燃料電池産業的關注重點，龍頭企業具有較強優勢。例如在汽車用燃料電池領域，以日本車企為代表的大型汽車企業均加入燃料電池領域的技術研究中，還有深耕叉車領域的德國STILL叉車公司。深圳市在叉車用燃料電池領域尚未申請專利，但在拖車用燃料電池領域的專利占全國的比重較高，其中優勢申請人為海通科創(深圳)有限公司，其在新能源燃料電池領域的專利布局集中于牽引車及拖車。

無人機産業是深圳戰略性新興産業的重要部分。2022年深圳無人機産值近750億元，占全國七成，其中消費級無人機更占據全球70%的市場份額。因此，在便攜式燃料電池領域，深圳的無人機用小型燃料電池專利産出在全國的占比較高。

分布式發電及備用電源技術領域是國內專利布局優勢領域，除了發電站，其他均在全球的比重較高，其中深圳市的中國廣核集團有限公司等在發電站用分布式發電及備用電源領域進行了專利布局。

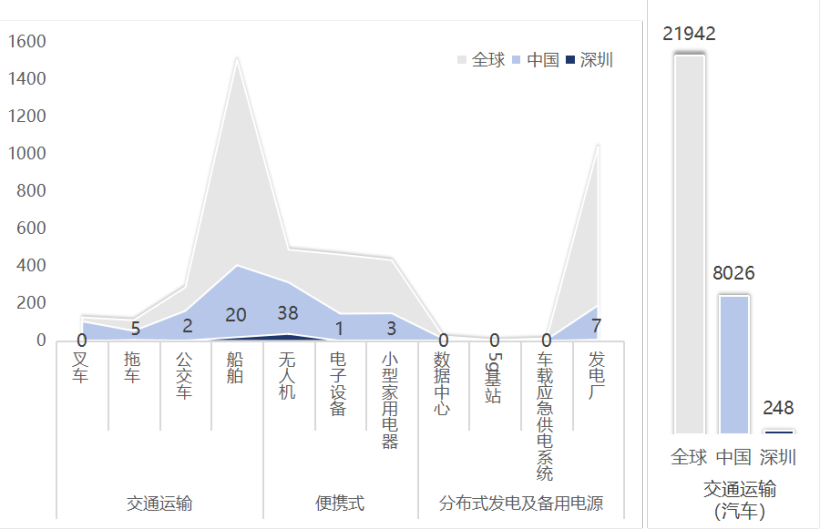

圖4 燃料電池重點應用場景關鍵技術專利布局态勢1（單位：件）

（五）産業鏈運營平台領域的專利分析

随着大數據時代的到來與深化發展，信息化運營平台成為本産業茁壯成長的重要手段，當前國內在新能源燃料電池産業鏈運營平台進行了一定規模的研究及專利申請，其中深圳市內創新主體在本領域的專利布局規模較小，分布在局部電力調配、車聯網領域；從布局的龍頭單位來看，全國本領域專利集中于電力、能源相關單位。

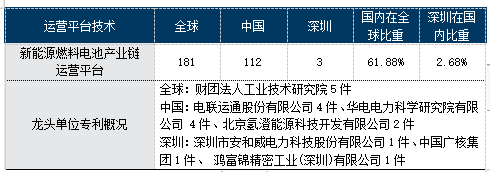

表2 新能源燃料電池産業鏈運營平台領域專利布局态勢（單位：件）

PART03 總結

深圳市高度重視新能源燃料電池産業的發展，提出了海水制氫、核能制氫、光伏制氫、生物質制氫等多種重點發展制氫方式，以天然氣管道摻氫、混合建站等在現有油氣管道系統中引入氫能系統，以此來進一步擴大深圳的産業優勢。但是，從本市創新主體的專利布局情況來看，深圳市在多個政策強調重點發展的卡脖子環節的專利布局規模仍然較小，例如燃料電池的高導電導熱氣體擴散層、核反應堆高溫熱化學循環制氫以及固體氧化物燃料電池的高穩定性密封材料、高導電性連接體、高擴散系數換熱器等，仍需政府和産業後續擴大研發和投入，争取盡早突破。

新能源（燃料電池）産業專利導航項目簡介

深圳氫能産業已初步形成較為完善的産業鏈，從上遊的氫氣制備、儲運、加注、加氫站基礎設施建設和運營，到中遊燃料電池核心材料、電堆、系統及關鍵零部，以及下遊終端交通、儲能、發電、船舶、無人機等新型應用，都有全國行業領先的企業在布局開拓，并形成了以深圳為研發、技術突破高地，輻射廣東省乃至全國市場的發展格局。

在此背景下，深圳市标準技術研究院聯合廣州恒咨信息科技有限公司開展了新能源（燃料電池）産業專利導航項目，圍繞深圳市新能源燃料電池産業發展概況及區域特色開展專利導航研究，以專利信息資源利用和專利分析為基礎，從産業專利布局、産業競争格局、産業結構調整方向、技術研發重點及熱點方向等，把握産業鏈中關鍵領域的核心專利分布，以全球視野明晰産業競争格局，梳理制約深圳市新能源燃料電池産業發展的瓶頸問題和關鍵技術，進而緊扣産業創新發展需求，提出深圳市新能源燃料電池産業發展路徑導航建議，指導市場主體根據分析結果調整市場布局、産品經營策略，實現圍繞關鍵核心技術攻關的有效專利布局。

以上為新能源（燃料電池）專利導航系列第13期全部內容，此專題系列将陸續發布，歡迎關注。如對文章內容有疑問或建議，歡迎與協會秘書處聯系。

文章及數據來源：深圳市氫能與燃料電池協會
