報告簡介

新能源（燃料電池）産業專利導航系列研究報告是基于深圳市标準技術研究院、廣州恒咨信息科技有限公司共同開展的新能源（燃料電池）産業專利導航項目研究成果，圍繞新能源燃料電池産業發展概況、深圳市區域特色開展專利導航研究等主題內容，系統梳理了制約深圳市新能源燃料電池産業發展的瓶頸問題和關鍵技術，為深圳市新能源燃料電池産業發展路徑提供導航建議。深圳市氫能與燃料電池協會作為新能源（燃料電池）産業專利導航項目成果信息的重點應用實施單位，将在本平台進行該專題的系列推送，歡迎關注。

第14期 發展态勢綜合篇

PART01 背景

深圳市新能源（燃料電池）産業正處于高速發展階段，近年來衆多的企業、高校和科研機構投入到新能源燃料電池産業的研發和應用中，專利規模快速擴大。本期在往期推送的專利布局篇、競争格局篇、結構調整篇等內容基礎上，全面梳理研究了新能源燃料電池産業的相關發展現狀及趨勢，為市場主體因地制宜調整市場布局、産品經營等策略提供專利情報信息支撐。

PART02 産業發展态勢

（一）産業專利現狀

當前，美國、歐洲、日本、韓國、澳大利亞、印度、沙特等地區/國家均已加碼以氫能作為基礎燃料的新能源燃料電池産業。其中，中美日韓歐是本産業最大的專利來源國、目标國，中日美韓歐的專利總量占産業專利總量的75.49%，同時該五個國家/地區也是本産業最受關注的目标市場和最大的專利産出地。可以說，中日美韓歐為主導的産業格局基本成熟。

近年來我國關于涉氫的國家及地方政策、指導意見、行業标準等密集出台，超過一半以上的央企布局氫能，産業發展整體呈現出利好的态勢。從中國新能源燃料電池産業發展的專利優勢五大城市1（以下簡稱“五大城市”）來看，圍繞産業鏈，深圳市創新主體已經申請了3669件專利，2014-2019年深圳成為對标城市中本産業專利申請增速最快的城市，平均年增長率達到了51.21%（同期北京23.36%、上海24.05%、廣州32.02%、蘇州25.19%）。近年深圳市陸續發布了相關規劃，對本市行業發展起到了引導和激勵的作用，因此深圳市新能源燃料電池産業發展總體形勢良好，戰略地位突出，是拉動深圳市經濟社會發展的強大後備引擎。

2011年後，本産業首次出現創新主體數量下滑的情況。但2013-2021年，本産業進入穩定階段，基本保持在6500個創新主體左右，同時專利申請規模持續減少，說明現階段随着産業資源不斷整合，目前産業創新主體規模從全球來看基本趨于穩定且創新産出整體放緩。

1中國新能源燃料電池産業發展的專利優勢五大城市是指北京（12267件）、上海（10479件）、蘇州（3869件）、深圳（3669件）、廣州（3429件），這五座城市的新能源燃料電池産業專利申請量在全國範圍內排名前五。數據來源《新能源（燃料電池）産業專利導航系列第11期：創新團隊及專利運營篇》。

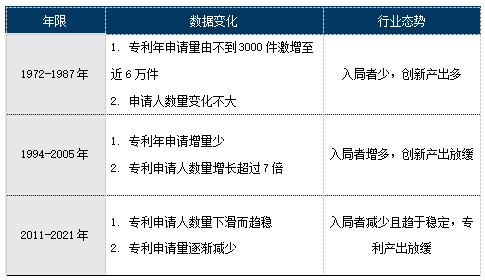

表 1 全球新能源燃料電池産業發展趨勢

目前制約燃料電池産業規模擴大的主要因素是氫能成本，尤其是氫能的供應成本，因此化石燃料制氫仍是氫燃料供應的主要來源(超過60%)，其次是工業副産制氫，市場占有率較大，兩項超過80%。從儲氫、輸氫來看，目前主流的儲氫及輸氫方式均為氣态儲運，氣态儲氫與氣态輸氫的專利申請在産業鏈的比重不斷提高，其中2018-2022年間，它們的專利産出在儲氫和輸氫環節的專利比重高達60%，并且與油氣制儲運系統（包括商業模式）的嫁接也是當前燃料電池産業鏈推廣使用的主要經營模式。

質子交換膜燃料電池與制氫是本産業的重中之重，專利産出最高，2020年出貨量占燃料電池出貨量約80%2，制氫也是氫氣供應鏈的關鍵一環，其中廣州的制氫專利比重最高，為50.16%，其次是深圳，達到了42.35%。

 2新思界網.質子交換膜燃料電池（PEMFC）行業發展前景廣闊 吸引衆多企業布局[EB/OL]

http://news.sohu.com/a/540199493_385826

（二）技術創新及專利布局情況

燃料電池在研究初期大多關注電池重點性能的提升，例如質子交換膜燃料電池主要關注質子交換膜、電堆等。近年來質子交換膜的專利比重與早期相比有所下降，而空壓機、氫循環系統、加濕器、雙極闆等，基本實現了專利比重翻倍式的增長。同時燃料電池系統集成技術、膜電極集成技術等系統集成技術關注度不斷提高。

深圳市高度重視新能源燃料電池産業的發展，近期相繼出台了多個戰略文件，為深圳市新能源燃料電池産業指明了方向。但是，從本市創新主體的專利布局情況來看，深圳市政策強調重點發展的卡脖子環節的專利布局規模很小，例如燃料電池的高導電導熱氣體擴散層、核反應堆高溫熱化學循環制氫以及固體氧化物燃料電池的高穩定性密封材料、高導電性連接體、高擴散系數換熱器等，仍需政府和産業後續擴大研發和投入，争取盡早突破。

從五大城市來看，北京不僅新能源燃料電池産業專利申請數量最多，而且該産業高價值專利比重也最高。深圳雖然近年的高價值專利培育工作已經初見成效，但是仍有較大的上升空間。北京市和上海市的創新主體在本産業的海外專利布局上具有數量優勢。深圳市的海外專利申請規模遠低于北京市、上海市，但其海外專利比重3為五大城市中最高，達到了6.49%，反映了深圳市創新主體的海外專利布局意識相對較強。

從專利地域及渠道分布來看，五大城市的創新主體均以WIPO作為主要海外專利申請途徑，其次是歐洲專利局；美國是這五大城市最主要的海外專利目标國，同時，加拿大也為五大城市共同專利目标市場，說明北美市場受到充分關注。日本和韓國是燃料電池領域主要的專利來源國，掌握着全球半數以上的本領域專利，北京、上海、深圳、廣州均有在兩國申請專利，同時新成為全球人口第一大國的印度成為新關注點，北京、上海、深圳、蘇州均有創新主體進行布局。

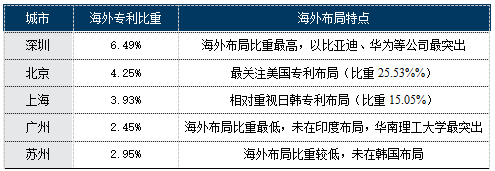

表 2 各城市海外專利申請情況

3海外專利比重，是指其海外專利申請量占其總專利申請量的比重。

（三）創新主體專利态勢

新能源燃料電池産業的前十的重點創新主體中車企占據6位，包括日本豐田、日本本田、日産汽車、現代汽車、通用汽車、戴姆勒等，排名第八的博世公司雖不是車企，卻是全球第一大汽車系統技術供應商，可見燃料電池汽車仍是最重要及規模最大的應用領域。具體如圖1中所示。

在燃料電池的氫能供應環節，除了車企，還有石化/氣體企業參與到該領域的專利角逐中，法國液化空氣集團在制氫、儲氫、輸氫、加氫等領域均為專利優勢創新主體，中國僅有中石化在加氫領域進行了一定規模的專利申請，具體如表3中所示。當前各國都在培養燃料電池市場，而國內相關企業尤其是大型車企在燃料電池領域的專利布局表現平平，僅有少數車企在本産業的專利申請量較為可觀，例如東風汽車、中國第一汽車、比亞迪等。

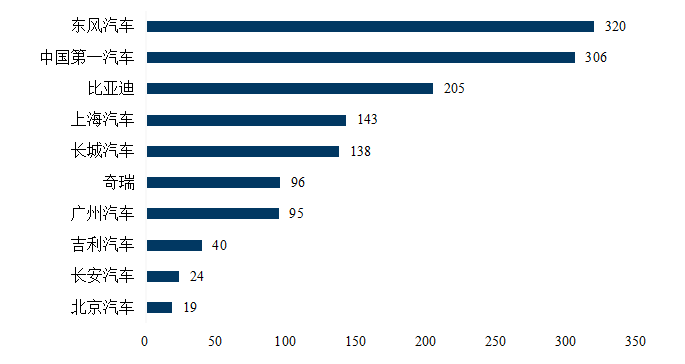

圖 1 國內知名車企的專利申請量（單位：件）

表 3 在制、儲、輸、加氫領域優勢申請人

top15中的石化/氣體企業

當前，新能源燃料電池産業的創新合作類型主要為企業與企業的合作，企業開展産學研活動的專利産出規模不足企業間合作的五分之一。由于我國專利頭部創新主體以高校、科研院所為主，例如中國科學院大連化學物理研究所、清華大學、浙江大學、華南理工大學、天津大學等，均為國內本産業排名前10的創新主體，加強産學研合作可進一步盤活高校創新資源，提高科技成果轉化率。

在我國專利優勢五大城市中，深圳、蘇州具有較高的相似度，兩個城市的專利規模相當，且創新主體均以企業為主。相比之下，北京、上海與廣州的大專院校專利比重均較高，頭部專利優勢申請人以高校和科研院所為主，這與該三個城市教育資源相對集中是相關的。

深圳市重點企業已初步覆蓋整個産業鏈，例如中集安瑞科投資控股(深圳)有限公司在儲氫、輸氫、加氫等領域；深圳市凱豪達氫能源有限公司在電解水制氫、儲氫（氣态儲氫、液态儲氫）、加氫（加氫機）；中國廣核集團在各産業鏈環節均有專利布局，其中優勢領域包括儲氫、加氫、固體氧化物燃料電池應用；深圳市世椿智能裝備股份有限公司和深圳市信宇人科技股份有限公司在氫燃料電池相關設備制造、産線等領域有較強基礎和優勢；同時，深圳市重點企業在多個質子交換膜燃料電池的關鍵技術分支均有進行專利布局，例如比亞迪股份有限公司在質子交換膜、催化劑、雙極闆、氣體擴散層、加濕器等領域，深圳國氫新能源科技有限公司在電堆、燃料電池系統集成技術、空壓機、氫循環系統、加濕器等領域，深圳市雄韬電源科技股份有限公司在電堆、密封層、燃料電池系統集成技術等領域。值得關注的是，深圳市優勢創新主體暫無進入新能源燃料電池産業及一級技術分支的全國創新主體專利排名前10，說明本市的創新主體的專利規模仍有待提高。同時，該情況與深圳市本産業集中度不高，創新資源較為分散是相關的。

（四）重點發明人分布情況

由于創新資源的聚合性，重點發明人與優勢創新主體呈現高相關性，即重點發明人的所屬單位大多出現在優勢創新主體榜單上。

在中國重點發明人排名中，中國科學院大連化學物理研究所作為專利申請量國內排名第一的單位，培育了一批專利産出較高的重點發明人團隊，包括張華民、孫公權、邵志剛、李先鋒、衣寶廉等5位發明人均進入重點發明人top10。高價值專利培育大戶的中國優質發明人包括中國東方電氣集團有限公司的湯浩、殷聰、謝光有，該團隊是本産業專利規模最大、優質發明人數量最多的創新團隊。

從專利申請量來看，深圳排名前十的重點發明人全部集中在企業。其中，50%重點發明人分布在深圳國氫新能源科技有限公司（3名）和深圳市雄韬電源科技股份有限公司（2名），其他則分布在南方科技大學1名（李輝教授）、深圳市南科燃料電池有限公司1名（王海江院士）、深圳伊騰迪新能源有限公司1名（文兆輝）、比亞迪1名（董俊卿）、深圳市中氫科技有限公司1名（劉洪新）。

當前，深圳市本産業的創新人才規模達到了4377人，低于北上廣，但深圳市創新人才平均專利量為0.85，高于北京和廣州，這說明深圳市創新人才平均專利産出相對較高。

（五）專利運營與服務情況

本領域當前專利風險類型主要為專利無效，集中于制氫、儲氫領域，質子交換膜燃料電池領域主要為質子交換膜、催化劑、交通運輸等，固體氧化物燃料電池則主要為電解質；涉訴及涉海關備案的專利相對較少，專利訴訟的收益較低，且本領域專利巨頭豐田2015年宣布開放燃料電池技術專利的使用權（共涉及專利5680件，具體包括1970件涉及燃料電池堆技術，290件涉及高壓氫罐技術，3350件燃油系統軟件技術專利以及70件氫氣生成和供應技術4），進一步減弱了發生專利糾紛的可能性。整體來看，擁有專利最多的日本企業多數在專利使用上持有條件開放的态度。

新能源燃料電池産業各技術分支的專利運營比重基本集中于5-10%，專利運營類型均以轉讓為主，其中質子交換膜燃料電池和制氫技術專利運營規模最大。在專利轉讓方面，質子交換膜燃料電池領域的發生轉讓的專利量最多，其次是制氫技術；在專利許可方面，質子交換膜燃料電池和制氫技術專利許可規模基本相當；在專利質押融資方面，制氫技術表現較為突出。

在國內專利優勢五大城市的專利運營對比中，上海在本産業的專利運營數量與專利運營比重均為五大城市中居首，其次是蘇州，深圳位列第三，各城市均以專利轉讓作為主要運營手段。值得關注的是深圳專利許可與質押比重僅遠低于北京、上海，說明深圳市對本産業的專利運營活動的支持力度仍有待提高。

深圳市本産業的創新主體優選了具有本土區位優勢的專利代理機構，例如廣州三環專利商标代理有限公司、深圳市君勝知識産權代理事務所(普通合夥)等。相對于全國的本産業優勢專利代理機構，深圳市本土代理機構目前已承擔的本産業專利代理量相對較小，同時高價值專利比重相對較低，多數不超過10%；由于代理機構對專利質量的影響較大，因此深圳創新主體應重視專利代理機構的專業性，争取與實力較強的機構合作。

4專汽家園,中國燃料電池路線進退兩難[EB/OL].http://www.hc39.com/qiche/524-24372.html.

PART03 總結

新能源燃料電池産業整體利好。當前，産業創新産出雖然放緩，但技術叠代仍在進行，産業整合進一步加劇，中日美韓歐為主導的産業格局基本成熟，産業堵點集中于中上遊的成本居高不下。從技術領域來看，燃料電池研究由重點轉向全面，系統集成技術受到最多關注。從創新主體來看，汽車及石化等行業跨國公司重磅入局，産業創新合作以企業為主，産學研創新産出比重相對較低。在新能源燃料電池産業發展的五大城市中，深圳、蘇州的創新主體以企業為主，北京、上海、廣州更偏重于高校、科研院所。

目前來看，雖然深圳市創新支持政策規劃已出台，提出了海水制氫、核能制氫、光伏制氫、生物質制氫等多種重點發展制氫方式，以天然氣管道摻氫、混合建站等在現有油氣管道系統中引入氫能系統，以此來進一步擴大深圳的産業優勢。但在某些規劃重點支持方向領域，專利布局有待加強；高價值專利培育工作初見成效，海外布局在國內居于領先地位；産業內重點/優質創新團隊多來自企業，産業創新人才産出較高；産業專利運營整體活躍程度較高，但以轉讓為主。

新能源（燃料電池）産業專利導航項目簡介

深圳氫能産業已初步形成較為完善的産業鏈，從上遊的氫氣制備、儲運、加注、加氫站基礎設施建設和運營，到中遊燃料電池核心材料、電堆、系統及關鍵零部，以及下遊終端交通、儲能、發電、船舶、無人機等新型應用，都有全國行業領先的企業在布局開拓，并形成了以深圳為研發、技術突破高地，輻射廣東省乃至全國市場的發展格局。

在此背景下，深圳市标準技術研究院聯合廣州恒咨信息科技有限公司開展了新能源（燃料電池）産業專利導航項目，圍繞深圳市新能源燃料電池産業發展概況及區域特色開展專利導航研究，以專利信息資源利用和專利分析為基礎，從産業專利布局、産業競争格局、産業結構調整方向、技術研發重點及熱點方向等，把握産業鏈中關鍵領域的核心專利分布，以全球視野明晰産業競争格局，梳理制約深圳市新能源燃料電池産業發展的瓶頸問題和關鍵技術，進而緊扣産業創新發展需求，提出深圳市新能源燃料電池産業發展路徑導航建議，指導市場主體根據分析結果調整市場布局、産品經營策略，實現圍繞關鍵核心技術攻關的有效專利布局。

以上為新能源（燃料電池）專利導航系列第14期全部內容，此專題系列将陸續發布，歡迎關注。如對文章內容有疑問或建議，歡迎與協會秘書處聯系。

文章及數據來源：深圳市氫能與燃料電池協會
